DC-Link直流支撑电容器
环境使用条件:
a.使用地区的海拔不超过1000m。
b.使用地区的环境温度:-40~+45℃。
c.使用场所应无剧烈的机械振动,应无有害气体及蒸汽,应无导电性或爆炸性尘埃。
4.2 其他使用条件:
当电容器投入运行前,其端子间的剩余电压应不超过额定电压的10% 。当电容器涉及高相对湿度、霉菌生长迅速,腐蚀性大气、污秽、海拔超过1000m
所属分类:
关键词:
直流滤波电容器
产品详情
产品特点
■ 直流滤波用,可代替电解电容器
■ 采用聚丙烯薄膜,温度特性好
■ 容值稳定,变化率小
■ 等效串联电阻小,能承受较大的文波电流
■ 自感小,有自愈性
■ 铝壳,阻燃环氧树脂灌封
典型应用
■ 广泛应用于DC-Link电路中,做滤波/储能用
■ 可应用于风能发电、光伏逆变器电路中,另可用于UL1S电源、变频器、电镀电源、大型开关电源、SVG动态无功补偿设备,也能用于其他电力电子设备。

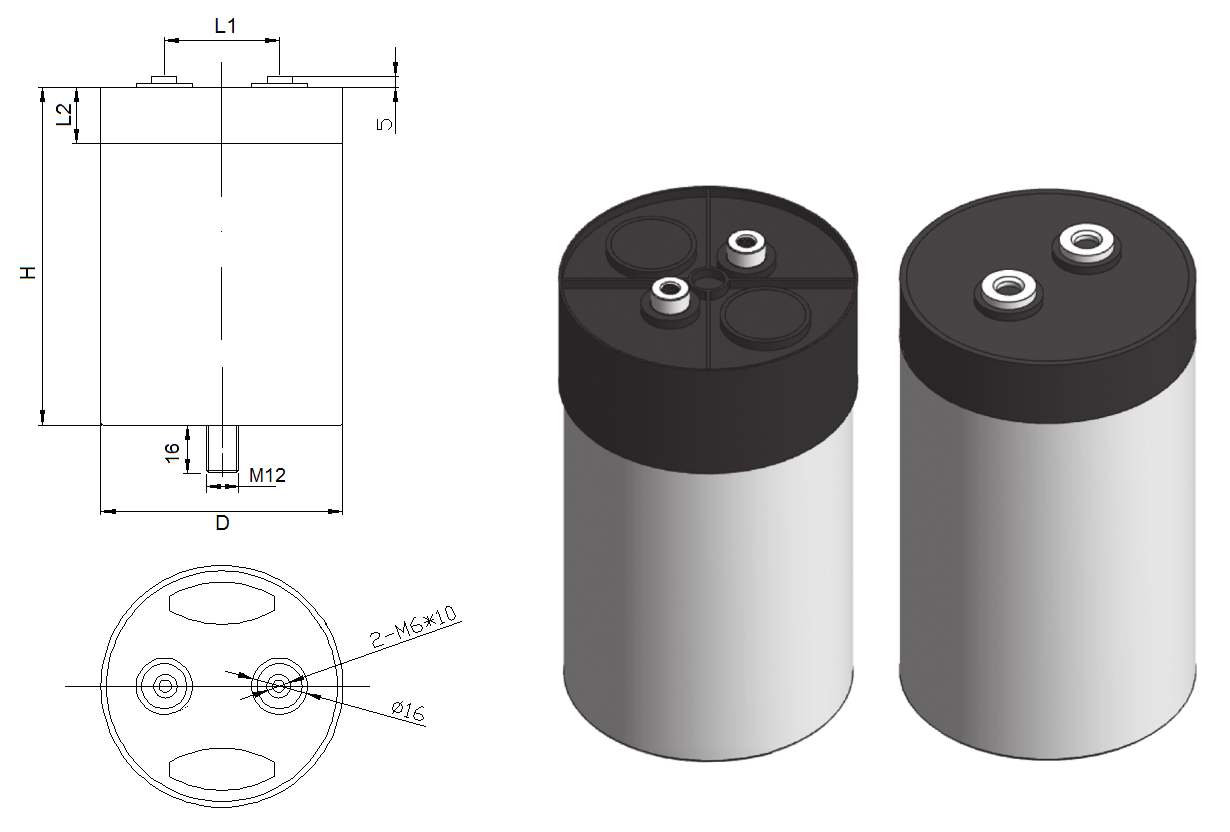

外形图

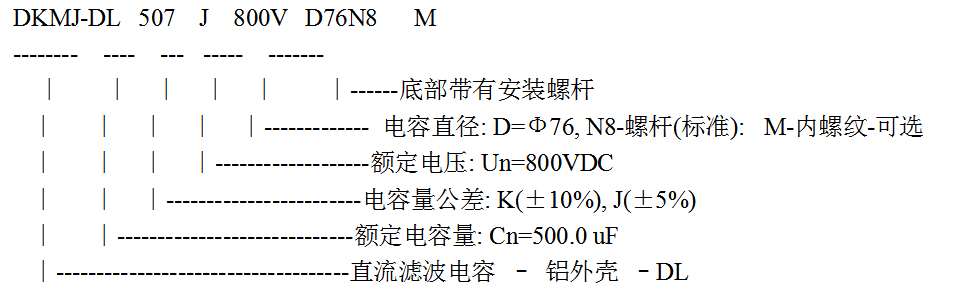

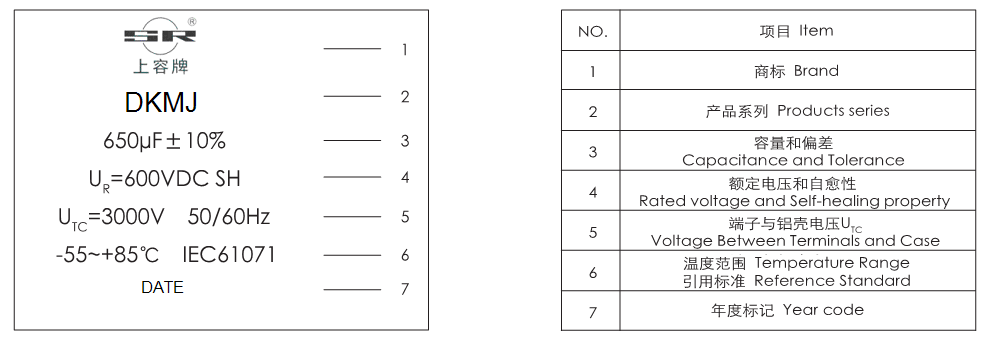

标识
性能特性
项目 |
特性 |
|||||||||||||
引用标准 |
GB/T 17702 (IEC 610710 |
|||||||||||||
气候类别 |
55/85/56 |
|||||||||||||
工作温度范围 |
-55~+85℃ |
|||||||||||||
储存温度范围 |
-55~+85℃ |
|||||||||||||
额定电压 |
600~3600VDC |
|||||||||||||
电容量范围 |
100-7200μF |
|||||||||||||
电容量偏差 |
±5% (J), ±10% (K) |
|||||||||||||
端子与端子间电压 |
1.5*Un/10S |
|||||||||||||
端子与铝壳电压 |
>3000VAC/10S |
|||||||||||||
介质损耗角正切 |
≤2*10-4 |
|||||||||||||
绝缘电阻 |
IR.C≥10000S (100VDC.1min) |
|||||||||||||
过电压 |
1.1Un(30%of on-load-duration) |
|||||||||||||
1.15 Un(30min/day) |
||||||||||||||
1.2 Un(5min/day) |
||||||||||||||
1.3 Un(1min/day) |
||||||||||||||
1.5 Un(30ms every time,100ms/day) |
||||||||||||||
最大电极扭矩 |
M5:3Nm |
M6:5Nm |
M8:6Nm |
M10:8Nm |
||||||||||
最大安装扭矩 |
M12:12Nm |
M16:15Nm |
||||||||||||

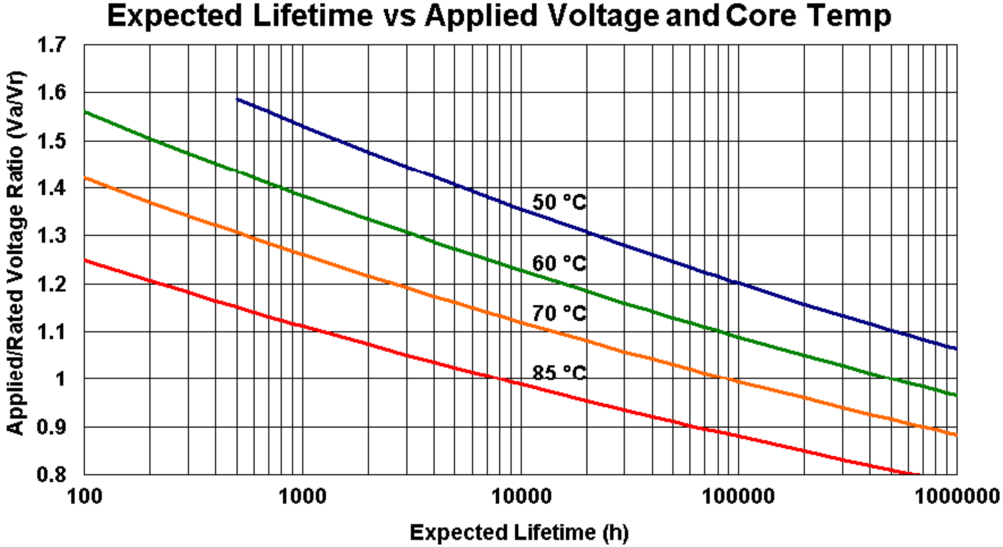

预期寿命 |
100000hours |
|||||||||||||
失效率 |
50FIT |
|||||||||||||
Un |
Cn |
Imax(A) |
Rth |
Ipeak |
Rs |
Ls |
D |
H |
||||||
μF |
40℃ |
50℃ |
60℃ |
(K/W) |
(A) |
(mΩ) |
(nH) |
(mm) |
(mm) |
|||||
600 |
480 |
70 |
61 |
50 |
5.1 |
4800 |
1.6 |
≤50 |
76 |
95 |
||||
650 |
81 |
70 |
57 |
5.6 |
5200 |
1.1 |
≤50 |
85/86 |
95 |
|||||
650 |
67 |
58 |
47 |
4.7 |
5200 |
1.9 |
≤60 |
76 |
120 |
|||||
770 |
88 |
76 |
62 |
4.3 |
6160 |
1.2 |
≤60 |
76 |
136 |
|||||
880 |
80 |
69 |
57 |
4.8 |
6248 |
1.3 |
≤60 |
85/86 |
120 |
|||||
950 |
82 |
71 |
58 |
4.2 |
6650 |
1.4 |
≤60 |
76 |
175 |
|||||
1000 |
93 |
81 |
66 |
4.6 |
6700 |
1.0 |
≤60 |
85/86 |
136 |
|||||
1100 |
81 |
70 |
57 |
4.4 |
6600 |
1.4 |
≤50 |
85/86 |
155 |
|||||
1200 |
96 |
83 |
68 |
5.4 |
7200 |
0.8 |
≤50 |
116 |
95 |
|||||
1300 |
96 |
84 |
68 |
4.3 |
7800 |
1.0 |
≤60 |
85/86 |
175 |
|||||
1600 |
94 |
82 |
67 |
5.0 |
9600 |
0.9 |
≤60 |
116 |
120 |
|||||
1800 |
95 |
83 |
67 |
4.0 |
10800 |
1.1 |
≤60 |
85/86 |
225 |
|||||
1900 |
86 |
75 |
61 |
4.9 |
11400 |
1.1 |
≤60 |
116 |
136 |
|||||
2100 |
100 |
100 |
85 |
4.6 |
11550 |
0.6 |
≤60 |
116 |
155 |
|||||
2400 |
100 |
100 |
86 |
4.5 |
12000 |
0.6 |
≤60 |
116 |
175 |
|||||
3000 |
100 |
100 |
96 |
2.7 |
15000 |
0.8 |
≤60 |
116 |
230 |
|||||
5000 |
100 |
100 |
100 |
2.2 |
25000 |
0.9 |
≤80 |
116 |
345 |
|||||
5600 |
100 |
100 |
100 |
2.0 |
28000 |
0.8 |
≤80 |
136 |
252 |
|||||
7200 |
100 |
100 |
100 |
1.8 |
36000 |
0.8 |
≤80 |
136 |
345 |
|||||
Un |
Cn |
Imax(A) |
Rth |
Ipeak |
Rs |
Ls |
D |
H |
||||||
μF |
40℃ |
50℃ |
60℃ |
(K/W) |
(A) |
(mΩ) |
(nH) |
(mm) |
(mm) |
|||||
700 |
350 |
70 |
61 |
50 |
5.1 |
3600 |
1.6 |
≤60 |
76 |
95 |
||||
480 |
64 |
55 |
45 |
4.7 |
3840 |
2.1 |
≤60 |
76 |
120 |
|||||
480 |
71 |
62 |
51 |
5.6 |
3840 |
1.4 |
≤60 |
85/86 |
95 |
|||||
580 |
60 |
52 |
43 |
4.6 |
5800 |
2.4 |
≤60 |
76 |
136 |
|||||
620 |
79 |
68 |
56 |
4.3 |
6200 |
1.5 |
≤60 |
76 |
155 |
|||||
700 |
77 |
67 |
55 |
4.2 |
7200 |
1.6 |
≤60 |
76 |
175 |
|||||
750 |
66 |
57 |
47 |
4.6 |
7200 |
2.0 |
≤60 |
86 |
136 |
|||||
780 |
68 |
59 |
48 |
4.6 |
7800 |
1.9 |
≤60 |
86 |
136 |
|||||
920 |
100 |
89 |
73 |
5.4 |
9200 |
0.7 |
≤60 |
116 |
95 |
|||||
950 |
79 |
68 |
56 |
4.3 |
9500 |
1.5 |
≤60 |
86 |
175 |
|||||
1200 |
89 |
77 |
63 |
5.0 |
7200 |
1.0 |
≤60 |
116 |
120 |
|||||
1500 |
86 |
75 |
61 |
4.9 |
9000 |
1.1 |
≤60 |
116 |
136 |
|||||
1500 |
100 |
90 |
74 |
4.6 |
9000 |
0.8 |
≤60 |
116 |
155 |
|||||
1800 |
94 |
82 |
67 |
4.5 |
10800 |
1.0 |
≤60 |
116 |
175 |
|||||
2300 |
100 |
100 |
96 |
2.7 |
13800 |
0.8 |
≤60 |
116 |
230 |
|||||
4200 |
100 |
100 |
100 |
2.0 |
25200 |
0.8 |
≤80 |
136 |
252 |
|||||
Un |
Cn |
Imax(A) |
Rth |
Ipeak |
Rs |
Ls |
D |
H |
||||||
μF |
40℃ |
50℃ |
60℃ |
(K/W) |
(A) |
(mΩ) |
(nH) |
(mm) |
(mm) |
|||||
800 |
280 |
68 |
59 |
48 |
5.1 |
2800 |
1.7 |
≤50 |
76 |
95 |
||||
370 |
69 |
60 |
49 |
5.6 |
3700 |
1.5 |
≤50 |
85/86 |
95 |
|||||
380 |
58 |
51 |
41 |
4.7 |
3800 |
2.2 |
≤60 |
76 |
120 |
|||||
|
57 |
49 |
40 |
4.6 |
4300 |
2.6 |
≤60 |
76 |
136 |
|||||
470 |
76 |
66 |
54 |
4.3 |
4700 |
1.6 |
≤60 |
76 |
155 |
|||||
510 |
70 |
61 |
50 |
4.8 |
5100 |
1.7 |
≤60 |
85/86 |
120 |
|||||
560 |
73 |
63 |
51 |
4.2 |
5600 |
1.7 |
≤60 |
76 |
175 |
|||||
580 |
68 |
59 |
48 |
4.6 |
5800 |
1.9 |
≤60 |
85/86 |
136 |
|||||
640 |
91 |
79 |
64 |
4.4 |
6400 |
1.1 |
≤50 |
85/86 |
155 |
|||||
710 |
82 |
71 |
58 |
5.4 |
7100 |
1.1 |
≤50 |
116 |
95 |
|||||
750 |
85 |
73 |
60 |
4.3 |
7500 |
1.3 |
≤60 |
85/86 |
175 |
|||||
970 |
82 |
71 |
58 |
5.0 |
7760 |
1.2 |
≤60 |
116 |
120 |
|||||
1000 |
85 |
73 |
60 |
4.0 |
8000 |
1.4 |
≤60 |
85/86 |
225 |
|||||
1000 |
76 |
66 |
54 |
4.9 |
8000 |
1.4 |
≤60 |
116 |
136 |
|||||
1200 |
100 |
90 |
74 |
4.6 |
9600 |
0.8 |
≤60 |
116 |
155 |
|||||
1400 |
100 |
91 |
75 |
4.5 |
11200 |
0.8 |
≤60 |
116 |
175 |
|||||
1800 |
100 |
100 |
86 |
2.7 |
11700 |
1.0 |
≤60 |
116 |
230 |
|||||
2000 |
100 |
100 |
90 |
3.5 |
12000 |
0.7 |
≤80 |
136 |
175 |
|||||
2700 |
100 |
100 |
93 |
2.9 |
16200 |
0.8 |
≤80 |
136 |
230 |
|||||
3100 |
100 |
100 |
100 |
2.0 |
18600 |
1.0 |
≤80 |
136 |
252 |
|||||
3300 |
100 |
100 |
100 |
2.2 |
19800 |
0.9 |
≤80 |
116 |
345 |
|||||
4300 |
100 |
100 |
100 |
1.8 |
25800 |
0.9 |
≤80 |
136 |
345 |
|||||
Un |
Cn |
Imax(A) |
Rth |
Ipeak |
Rs |
Ls |
D |
H |
||||||
μF |
40℃ |
50℃ |
60℃ |
(K/W) |
(A) |
(mΩ) |
(nH) |
(mm) |
(mm) |
|||||
900 |
280 |
63 |
54 |
44 |
5.1 |
2800 |
2.0 |
≤50 |
76 |
95 |
||||
370 |
67 |
58 |
47 |
5.6 |
3700 |
1.6 |
≤50 |
85/86 |
95 |
|||||
380 |
56 |
49 |
40 |
4.7 |
3800 |
2.6 |
≤60 |
76 |
120 |
|||||
430 |
55 |
47 |
39 |
4.6 |
4300 |
2.9 |
≤60 |
76 |
136 |
|||||
470 |
74 |
64 |
52 |
4.3 |
4700 |
1.7 |
≤60 |
76 |
155 |
|||||
510 |
68 |
59 |
48 |
4.8 |
5100 |
1.8 |
≤60 |
85/86 |
120 |
|||||
560 |
69 |
60 |
49 |
4.2 |
5600 |
2.0 |
≤60 |
76 |
175 |
|||||
580 |
64 |
56 |
46 |
4.6 |
5800 |
2.1 |
≤60 |
85/86 |
136 |
|||||
640 |
87 |
75 |
62 |
4.4 |
6400 |
1.2 |
≤50 |
85/86 |
155 |
|||||
710 |
79 |
68 |
56 |
5.4 |
7100 |
1.2 |
≤50 |
116 |
95 |
|||||
750 |
82 |
71 |
58 |
4.3 |
7500 |
1.4 |
≤60 |
85/86 |
175 |
|||||
970 |
798 |
68 |
55 |
5.0 |
7600 |
1.3 |
≤60 |
116 |
120 |
|||||
1000 |
82 |
71 |
58 |
4.0 |
8000 |
1.5 |
≤60 |
85/86 |
225 |
|||||
1000 |
74 |
64 |
52 |
4.9 |
8000 |
1.5 |
≤60 |
116 |
136 |
|||||
1200 |
93 |
81 |
66 |
4.6 |
9600 |
1.0 |
≤60 |
116 |
155 |
|||||
1400 |
99 |
86 |
70 |
4.5 |
11200 |
0.9 |
≤60 |
116 |
175 |
|||||
1800 |
100 |
100 |
82 |
2.7 |
11700 |
1.1 |
≤60 |
116 |
230 |
|||||
2000 |
100 |
100 |
100 |
2.5 |
12000 |
0.8 |
≤80 |
136 |
175 |
|||||
2700 |
100 |
100 |
88 |
2.9 |
16200 |
0.9 |
≤80 |
136 |
230 |
|||||
3100 |
100 |
100 |
95 |
2.0 |
18600 |
1.1 |
≤80 |
136 |
252 |
|||||
3300 |
100 |
100 |
95 |
2.2 |
19800 |
1.0 |
≤80 |
116 |
345 |
|||||
4300 |
100 |
100 |
100 |
1.8 |
25800 |
1.0 |
≤80 |
136 |
345 |
|||||
Un |
Cn |
Imax(A) |
Rth |
Ipeak |
Rs |
Ls |
D |
H |
||||||
μF |
40℃ |
50℃ |
60℃ |
(K/W) |
(A) |
(mΩ) |
(nH) |
(mm) |
(mm) |
|||||
1000 |
220 |
57 |
50 |
40 |
5.1 |
2420 |
2.4 |
≤50 |
76 |
95 |
||||
290 |
65 |
56 |
46 |
5.6 |
3190 |
1.7 |
≤50 |
85/86 |
95 |
|||||
300 |
55 |
48 |
39 |
4.7 |
3300 |
2.8 |
≤60 |
76 |
120 |
|||||
330 |
54 |
47 |
38 |
4.6 |
3630 |
3.0 |
≤60 |
76 |
136 |
|||||
360 |
72 |
62 |
51 |
4.3 |
3960 |
1.8 |
≤60 |
76 |
155 |
|||||
400 |
66 |
57 |
47 |
4.8 |
4400 |
1.9 |
≤60 |
85/86 |
120 |
|||||
420 |
69 |
60 |
49 |
4.2 |
4620 |
2.0 |
≤60 |
76 |
175 |
|||||
450 |
64 |
56 |
46 |
4.6 |
4950 |
2.1 |
≤60 |
85/86 |
136 |
|||||
500 |
87 |
75 |
62 |
4.4 |
5000 |
1.2 |
≤50 |
85/86 |
155 |
|||||
540 |
79 |
68 |
56 |
5.4 |
5400 |
1.2 |
≤50 |
116 |
95 |
|||||
560 |
82 |
71 |
58 |
4.3 |
5600 |
1.4 |
≤60 |
85/86 |
175 |
|||||
740 |
79 |
68 |
55 |
5.0 |
7400 |
1.3 |
≤60 |
116 |
120 |
|||||
810 |
81 |
79 |
65 |
3.0 |
8100 |
1.6 |
≤60 |
85/86 |
225 |
|||||
860 |
71 |
62 |
51 |
4.9 |
8600 |
1.6 |
≤60 |
116 |
136 |
|||||
900 |
98 |
85 |
70 |
4.6 |
8760 |
0.9 |
≤60 |
116 |
155 |
|||||
1100 |
99 |
86 |
70 |
4.5 |
8800 |
0.9 |
≤60 |
116 |
175 |
|||||
1400 |
100 |
100 |
82 |
2.7 |
11200 |
1.1 |
≤60 |
116 |
230 |
|||||
1500 |
100 |
100 |
100 |
2.5 |
12000 |
0.8 |
≤80 |
136 |
175 |
|||||
2100 |
100 |
100 |
88 |
2.9 |
12600 |
0.9 |
≤80 |
136 |
230 |
|||||
2200 |
100 |
100 |
91 |
2.2 |
13200 |
1.1 |
≤80 |
116 |
345 |
|||||
2400 |
100 |
100 |
95 |
2.0 |
14400 |
1.1 |
≤80 |
136 |
252 |
|||||
3200 |
100 |
100 |
100 |
1.8 |
19200 |
1.1 |
≤80 |
136 |
345 |
|||||
Un |
Cn |
Imax(A) |
Rth |
Ipeak |
Rs |
Ls |
D |
H |
||||||
μF |
40℃ |
50℃ |
60℃ |
(K/W) |
(A) |
(mΩ) |
(nH) |
(mm) |
(mm) |
|||||
1100 |
170 |
54 |
47 |
38 |
5.1 |
2040 |
2.7 |
≤50 |
76 |
95 |
||||
240 |
61 |
53 |
43 |
5.6 |
2880 |
1.9 |
≤50 |
85/86 |
95 |
|||||
240 |
52 |
45 |
37 |
4.7 |
2880 |
3.1 |
≤60 |
76 |
120 |
|||||
270 |
51 |
44 |
36 |
4.6 |
3240 |
3.4 |
≤60 |
76 |
136 |
|||||
300 |
68 |
59 |
48 |
4.3 |
3600 |
2.0 |
≤60 |
76 |
155 |
|||||
320 |
62 |
53 |
44 |
4.8 |
3840 |
2.2 |
≤60 |
85/86 |
120 |
|||||
350 |
64 |
56 |
46 |
4.2 |
4200 |
2.3 |
≤60 |
76 |
175 |
|||||
420 |
60 |
52 |
43 |
4.6 |
5040 |
2.4 |
≤60 |
85/86 |
136 |
|||||
420 |
81 |
70 |
57 |
4.4 |
5040 |
1.4 |
≤50 |
85/86 |
155 |
|||||
450 |
75 |
65 |
53 |
5.4 |
5400 |
1.3 |
≤50 |
116 |
95 |
|||||
480 |
76 |
66 |
54 |
4.3 |
5760 |
1.6 |
≤60 |
85/86 |
175 |
|||||
620 |
73 |
63 |
52 |
5 |
6200 |
1.6 |
≤60 |
116 |
120 |
|||||
650 |
75 |
65 |
53 |
4.0 |
6500 |
1.8 |
≤60 |
85/86 |
225 |
|||||
690 |
69 |
60 |
49 |
4.9 |
6900 |
1.7 |
≤60 |
116 |
136 |
|||||
770 |
93 |
81 |
66 |
4.6 |
7700 |
1.0 |
≤60 |
116 |
155 |
|||||
910 |
94 |
82 |
67 |
4.5 |
9100 |
1.0 |
≤60 |
116 |
175 |
|||||
1200 |
100 |
96 |
79 |
2.7 |
9600 |
1.2 |
≤60 |
116 |
230 |
|||||
1200 |
100 |
100 |
94 |
2.5 |
9600 |
0.9 |
≤80 |
136 |
175 |
|||||
1700 |
100 |
100 |
83 |
2.9 |
13600 |
1.0 |
≤80 |
136 |
230 |
|||||
1900 |
100 |
100 |
95 |
2.0 |
15200 |
1.1 |
≤80 |
136 |
252 |
|||||
2000 |
100 |
100 |
84 |
2.2 |
16000 |
1.3 |
≤80 |
116 |
345 |
|||||
2900 |
100 |
100 |
100 |
1.8 |
23200 |
1.0 |
≤80 |
136 |
345 |
|||||
Un |
Cn |
Imax(A) |
Rth |
Ipeak |
Rs |
Ls |
D |
H |
||||||
μF |
40℃ |
50℃ |
60℃ |
(K/W) |
(A) |
(mΩ) |
(nH) |
(mm) |
(mm) |
|||||
1200 |
140 |
51 |
44 |
36 |
5.1 |
1680 |
3.0 |
≤50 |
76 |
95 |
||||
190 |
58 |
51 |
41 |
5.6 |
2280 |
2.1 |
≤50 |
85/86 |
95 |
|||||
200 |
50 |
43 |
35 |
4.7 |
2400 |
3.4 |
≤50 |
76 |
120 |
|||||
220 |
48 |
42 |
34 |
4.6 |
2640 |
3.7 |
≤60 |
76 |
136 |
|||||
240 |
65 |
56 |
46 |
4.3 |
2880 |
2.2 |
≤60 |
76 |
155 |
|||||
260 |
59 |
51 |
42 |
4.8 |
3120 |
2.4 |
≤60 |
85/86 |
120 |
|||||
280 |
62 |
53 |
44 |
4.2 |
3360 |
2.5 |
≤60 |
76 |
175 |
|||||
300 |
58 |
50 |
41 |
4.6 |
3600 |
2.6 |
≤60 |
85/86 |
136 |
|||||
330 |
78 |
67 |
55 |
4.4 |
3960 |
1.5 |
≤50 |
85/86 |
155 |
|||||
360 |
73 |
63 |
51 |
5.4 |
4320 |
1.4 |
≤50 |
116 |
95 |
|||||
380 |
72 |
62 |
51 |
4.3 |
4560 |
1.8 |
≤60 |
85/86 |
175 |
|||||
500 |
69 |
59 |
49 |
5.0 |
5500 |
1.7 |
≤60 |
116 |
120 |
|||||
540 |
71 |
61 |
50 |
4.0 |
5940 |
2.0 |
≤60 |
85/86 |
225 |
|||||
570 |
66 |
57 |
46 |
4.9 |
6270 |
1.9 |
≤60 |
116 |
136 |
|||||
620 |
89 |
77 |
63 |
4.6 |
6820 |
1.1 |
≤60 |
116 |
155 |
|||||
720 |
90 |
78 |
64 |
4.5 |
7920 |
1.1 |
≤60 |
116 |
175 |
|||||
950 |
100 |
92 |
75 |
2.7 |
9500 |
1.3 |
≤60 |
116 |
230 |
|||||
1000 |
100 |
100 |
89 |
2.5 |
10000 |
1.0 |
≤80 |
136 |
175 |
|||||
1400 |
100 |
97 |
79 |
2.9 |
14000 |
1.1 |
≤80 |
136 |
230 |
|||||
1600 |
100 |
100 |
91 |
2.0 |
16000 |
1.2 |
≤80 |
136 |
252 |
|||||
1600 |
100 |
100 |
95 |
2.2 |
16000 |
1.0 |
≤80 |
116 |
345 |
|||||
2200 |
100 |
100 |
100 |
1.8 |
23200 |
1.0 |
≤80 |
136 |
345 |
|||||
Un |
Cn |
Imax(A) |
Rth |
Ipeak |
Rs |
Ls |
D |
H |
||||||
μF |
40℃ |
50℃ |
60℃ |
(K/W) |
(A) |
(mΩ) |
(nH) |
(mm) |
(mm) |
|||||
1300 |
120 |
49 |
42 |
34 |
5.1 |
1440 |
3.3 |
≤50 |
76 |
95 |
||||
160 |
56 |
48 |
39 |
5.6 |
1920 |
2.3 |
≤50 |
85/86 |
95 |
|||||
160 |
48 |
42 |
34 |
4.7 |
1920 |
3.7 |
≤60 |
76 |
120 |
|||||
180 |
46 |
40 |
33 |
4.6 |
2160 |
4.1 |
≤60 |
76 |
136 |
|||||
210 |
62 |
54 |
44 |
4.3 |
2520 |
2.4 |
≤60 |
76 |
155 |
|||||
220 |
57 |
49 |
40 |
4.8 |
2640 |
2.6 |
≤60 |
85/86 |
120 |
|||||
240 |
58 |
51 |
41 |
4.2 |
2880 |
2.8 |
≤60 |
76 |
175 |
|||||
250 |
55 |
47 |
39 |
4.6 |
3000 |
2.9 |
≤60 |
85/86 |
136 |
|||||
280 |
73 |
63 |
52 |
4.4 |
3360 |
1.7 |
≤50 |
85/86 |
155 |
|||||
310 |
68 |
59 |
48 |
5.4 |
3720 |
1.6 |
≤50 |
116 |
95 |
|||||
320 |
70 |
61 |
49 |
4.3 |
3840 |
1.9 |
≤60 |
85/86 |
175 |
|||||
420 |
67 |
58 |
47 |
5.0 |
5040 |
1.8 |
≤60 |
116 |
120 |
|||||
450 |
67 |
58 |
48 |
4.0 |
5400 |
2.2 |
≤60 |
85/86 |
225 |
|||||
480 |
62 |
54 |
44 |
4.9 |
5760 |
2.1 |
≤60 |
116 |
136 |
|||||
530 |
89 |
77 |
63 |
4.6 |
6360 |
1.1 |
≤60 |
116 |
155 |
|||||
630 |
90 |
78 |
64 |
4.5 |
7560 |
1.1 |
≤60 |
116 |
175 |
|||||
820 |
99 |
86 |
70 |
2.7 |
9840 |
1.5 |
≤60 |
116 |
230 |
|||||
880 |
100 |
100 |
85 |
2.5 |
10560 |
1.1 |
≤80 |
136 |
175 |
|||||
1200 |
100 |
93 |
76 |
2.9 |
13200 |
1.2 |
≤80 |
136 |
230 |
|||||
1300 |
100 |
100 |
88 |
2.0 |
14300 |
1.3 |
≤80 |
136 |
252 |
|||||
1400 |
100 |
100 |
87 |
2.2 |
15400 |
1.2 |
≤80 |
116 |
345 |
|||||
1900 |
100 |
100 |
96 |
1.8 |
20900 |
1.2 |
≤80 |
136 |
345 |
|||||
Un |
Cn |
Imax(A) |
Rth |
Ipeak |
Rs |
Ls |
D |
H |
||||||
μF |
40℃ |
50℃ |
60℃ |
(K/W) |
(A) |
(mΩ) |
(nH) |
(mm) |
(mm) |
|||||
1500 |
170 |
52 |
45 |
37 |
4.8 |
2040 |
3.1 |
≤60 |
85/86 |
120 |
||||
210 |
67 |
58 |
48 |
4.4 |
2520 |
2.0 |
≤60 |
85/86 |
155 |
|||||
310 |
62 |
53 |
44 |
5.0 |
3720 |
2.1 |
≤60 |
116 |
120 |
|||||
330 |
63 |
55 |
45 |
4.0 |
3960 |
2.5 |
≤60 |
85/86 |
225 |
|||||
400 |
79 |
68 |
56 |
4.6 |
4800 |
1.4 |
≤60 |
116 |
155 |
|||||
600 |
93 |
81 |
66 |
2.7 |
7200 |
1.7 |
≤60 |
116 |
230 |
|||||
1000 |
100 |
100 |
100 |
2.0 |
12000 |
1.0 |
≤80 |
136 |
252 |
|||||
1000 |
100 |
100 |
95 |
2.2 |
12000 |
1.0 |
≤80 |
116 |
345 |
|||||
1400 |
100 |
100 |
100 |
1.8 |
16800 |
1.0 |
≤80 |
136 |
345 |
|||||
Un |
Cn |
Imax(A) |
Rth |
Ipeak |
Rs |
Ls |
D |
H |
||||||
μF |
40℃ |
50℃ |
60℃ |
(K/W) |
(A) |
(mΩ) |
(nH) |
(mm) |
(mm) |
|||||
1700 |
130 |
49 |
42 |
35 |
4.8 |
1560 |
3.5 |
≤60 |
85/86 |
120 |
||||
160 |
63 |
54 |
44 |
4.4 |
1920 |
2.3 |
≤60 |
85/86 |
155 |
|||||
240 |
58 |
50 |
41 |
5.0 |
2880 |
2.4 |
≤60 |
116 |
120 |
|||||
250 |
59 |
51 |
42 |
4.0 |
3000 |
2.9 |
≤60 |
85/86 |
225 |
|||||
300 |
74 |
64 |
52 |
4.6 |
3600 |
1.6 |
≤60 |
116 |
155 |
|||||
460 |
91 |
79 |
64 |
2.7 |
5520 |
1.8 |
≤60 |
116 |
230 |
|||||
760 |
100 |
91 |
75 |
2.0 |
9120 |
1.8 |
≤80 |
136 |
252 |
|||||
Un |
Cn |
Imax(A) |
Rth |
Ipeak |
Rs |
Ls |
D |
H |
||||||
μF |
40℃ |
50℃ |
60℃ |
(K/W) |
(A) |
(mΩ) |
(nH) |
(mm) |
(mm) |
|||||
2000 |
100 |
46 |
40 |
32 |
4.8 |
1200 |
4.0 |
≤60 |
85/86 |
120 |
||||
120 |
60 |
52 |
43 |
4.4 |
1440 |
2.5 |
≤60 |
85/86 |
155 |
|||||
190 |
54 |
47 |
38 |
5.0 |
2280 |
2.7 |
≤60 |
116 |
120 |
|||||
190 |
55 |
48 |
39 |
4.0 |
2280 |
3.3 |
≤60 |
85/86 |
225 |
|||||
240 |
70 |
60 |
49 |
4.6 |
2880 |
1.8 |
≤60 |
116 |
155 |
|||||
370 |
82 |
71 |
58 |
2.7 |
4440 |
2.2 |
≤60 |
116 |
230 |
|||||
600 |
100 |
100 |
87 |
2.2 |
6000 |
1.2 |
≤80 |
116 |
345 |
|||||
600 |
100 |
100 |
91 |
2 |
6000 |
1.2 |
≤80 |
136 |
252 |
|||||
800 |
100 |
100 |
100 |
1.8 |
9600 |
1.1 |
≤80 |
136 |
345 |
选型须知
可根据客户要求设计不同参数,更多交直流滤波电容类型选择,请参考其它规格金属化薄膜电容器。
在线咨询
*注:请务必信息填写准确,并保持通讯畅通,我们会尽快与你取得联系
推荐产品
