产品详情

1、产品用途
本手册中的电容器是适用与标称电压1kV以上、频率50或60Hz的交流电力系统中，用来改善功率因数、提高电网质量的并联电容器单元（以下简称电容器）。产品采用GB/T 11024.1及DL/T 840标准。

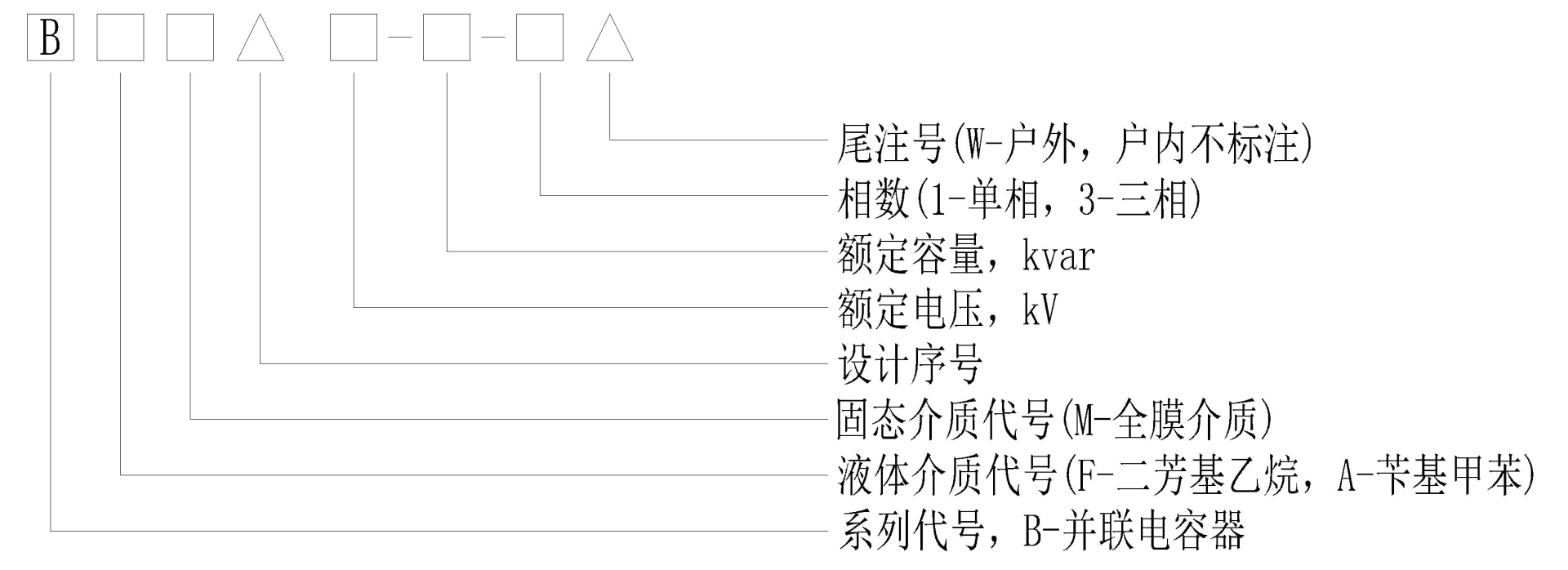

2、产品型号及含义

高压并联电容器

例如：
BAM12—500—1W
含义：由苄基甲苯浸渍聚丙烯薄膜介质，额定电压12kV，额定容量500kvar，单相，户外式并联电容器
3、产品结构
电容器主要由箱壳、心子和浸渍剂三部分组成。箱壳用优质薄钢板弯制经密封焊接而成。箱盖上焊有引出线套管，箱壳两侧焊有供搬运安装用的吊攀。心子由若干个元件和绝缘件按一定的串并联连接组成。元件有聚丙烯薄膜作固体介质、铝箔作极板卷制而成，箱壳内充满性能优良的浸渍剂。
4、使用条件
4.1 环境使用条件：
a.使用地区的海拔不超过1000m。
b.使用地区的环境温度：－40～＋45℃。
c.使用场所应无剧烈的机械振动，应无有害气体及蒸汽，应无导电性或爆炸性尘埃。
4.2 其他使用条件：
当电容器投入运行前，其端子间的剩余电压应不超过额定电压的10% 。
4.3 当电容器涉及高相对湿度、霉菌生长迅速，腐蚀性大气、污秽、海拔超过1000m
地震地区等任一特殊使用条件时，购买方应通知本公司并协商确定产品的类型和采取的特殊预防措施。
5、额定值及主要技术性能
5.1 额定电压：
1.05；3.15；6.6/√3；6.3；10.5/√3；10.5；11/√3；11；11/2；12/2；12/√3；12；24/√3；24kV。
5.2 额定容量：
100；150；200；300；334；400；417；500；667kvar。
5.3 产品技术参数（见附录A）。
5.4 产品及安装尺寸（见附录B）。
5.5 电容偏差：
电容器实测电容与额定值的偏差应不超过额定值的－5～＋5%；对于三相电容器，任意两端子间测得的电容的最大值与最小值之比应不超过1.02。
5.6 在额定电压下，温度20℃时电容器损耗角正切（tanδ）值，全膜介质电容器应不超过0.0005。
5.7 电容器端子能承受2.15倍额定电压的工频交流实验电压试验，历时10s 。
5.8 所有端子与外壳绝缘的电容器，端子与外壳间能承受表1内与电容器额定电压对应的绝缘等级的短时工频耐受电压试验和雷电冲击电压试验，历时10s 。有一个端子固定连接到外壳上的电容器，不作此项试验。

表1 绝缘水平kV

电容器额定电压 kV	绝缘等级 kV	短时工频耐受电压方均根值（湿试/干试）历时10s	雷电冲击电压1.2~5/50μs峰值正负极性各15次
3.15	3	18/25	40
6.6/√3；6.3	6	23/30	60
10.5/√3；10.5；11/√3；11；11/2；12/2；12/√3；12	10	30/42	75
24；24/√3	20	50/65	125

5.9 过负载能力

a.过电压：电容器应能在表2给出的电压水平下运行。但表2中给出的高于1.15UN过电压，在电容器寿命中总发生次数应不超过500次。

表2 运行中允许的电压水平

型式	电压因数×UN （方均根值）	最大持续时间	说明
工频	1.00	连续	电容器运行任何时间内的最高平均值
工频	1.10	每24h中12h	系统电压调整和波动
工频	1.15	每24h中30min	系统电压调整和波动
工频	1.20	5min	轻负荷下电压升高
工频	1.30	1min	轻负荷下电压升高
工频加谐波	使电流不超过第5.9b条给出的值

b.过电流：电容器应能在由基波过电压或谐波或者是两者共同引起的不超过1.3倍电容器额定电流的连续过电流下运行。对于实际电容最大可达1.05倍额定电容的电容器，连续过电流允许达到额定电流的1.37倍。

高压并联电容器

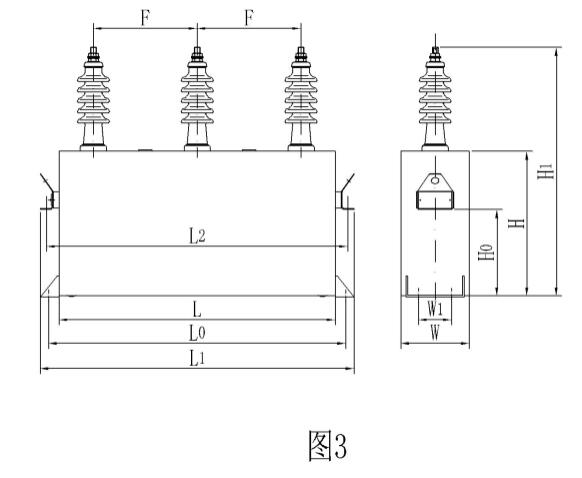

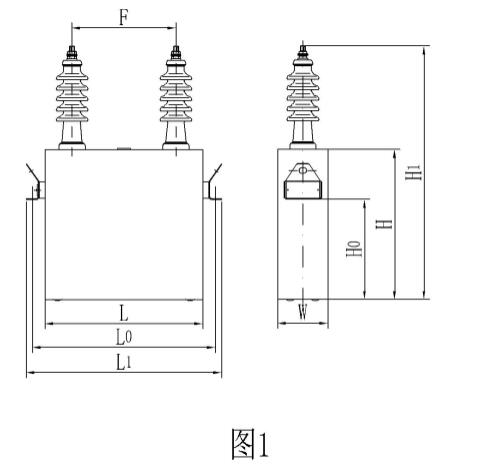

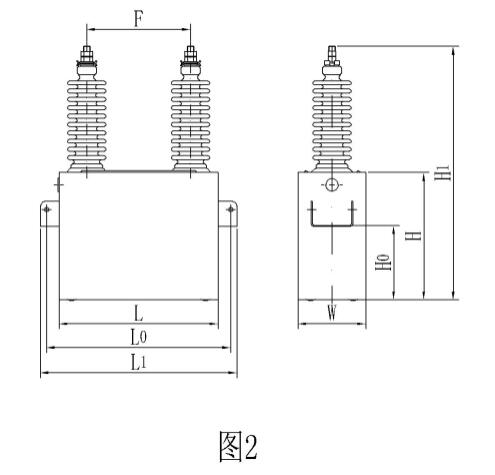

附录A：产品技术参数

序号	型号	额定电压 (kV)	额定容量（kvar）	额定电容 (μF)	外形尺寸（mm）										重量（kg）	图号
序号	型号	额定电压 (kV)	额定容量（kvar）	额定电容 (μF)	L0	L	L1	L2	H0	H	H1	F	W	W1	重量（kg）	图号
1	BFM6.6/√3-50-1W	6.6/√3	50	11.0	370	310	400		150	280	490	200	110		18	1
2	BFM6.6/√3-100-1W	6.6/√3	100	21.9	440	380	470		230	360	570	250	120		28	1
3	BFM6.6/√3-200-1W	6.6/√3	200	43.8	560	500	590		230	360	570	320	165		45	1
4	BAM6.6/√3-200-1W	6.6/√3	200	43.8	431	383	473		260	390	620	250	163		39	2
5	BAM6.6/√3-334-1W	6.6/√3	334	73.2	431	383	473		440	570	800	250	163		56	2
6	BAM6.6/√3-400-1W	6.6/√3	400	87.7	431	383	473		500	630	860	250	179		64	2
7	BAM6.6/√3-417-1W	6.6/√3	417	91.4	431	383	473		530	660	890	250	179		67	2
8	BFM11/√3-50-1W	11/√3	50	3.95	370	310	400		150	280	530	200	110		18	1
9	BFM11/√3-100-1W	11/√3	100	7.89	440	380	470		230	360	610	250	120		28	1
10	BFM11/√3-200-1W	11/√3	200	15.8	560	500	590		230	360	610	320	165		45	1
11	BAM11/√3-200-1W	11/√3	200	15.8	431	383	473		260	390	700	250	163		39	2
12	BAM11/√3-334-1W	11/√3	334	26.4	431	383	473		440	570	880	250	163		56	2
13	BAM11/√3-400-1W	11/√3	400	31.6	431	383	473		500	630	940	250	179		64	2
14	BAM11/√3-417-1W	11/√3	417	32.9	431	383	473		530	660	970	250	179		67	2
15	BAM11/√3-500-1W	11/√3	500	39.5	431	383	473		630	760	1070	250	179		77	2
16	BAM11/2√3-334-1W	11/2√3	334	105.4	431	383	473		440	570	880	250	163		59	2
17	BAM11/2√3-400-1W	11/2√3	400	126.3	431	383	473		500	630	940	250	179		67	2
18	BAM11/2√3-417-1W	11/2√3	417	131.6	431	383	473		530	660	1070	250	179		70	2
19	BAM11/2-334-1W	11/2	334	35.1	431	383	473		440	570	880	250	163		56	2
20	BAM11/2-400-1W	11/2	400	42.1	431	383	473		500	630	940	250	179		64	2
21	BAM11/2-417-1W	11/2	417	43.9	431	383	473		530	660	970	250	179		67	2
22	BAM11/2-500-1W	11/2	500	52.6	431	383	473		630	760	1070	250	179		77	2
23	BFM11-50-1W	11	50	1.32	370	310	400		150	280	530	200	110		18	1
24	BFM11-100-1W	11	100	2.63	440	380	470		230	360	610	250	120		28	1
25	BFM11-200-1W	11	200	5.26	560	500	590		230	360	610	320	165		45	1
26	BAM11-200-1W	11	200	5.26	431	383	473		260	390	700	250	163		39	2
27	BAM11-334-1W	11	334	8.79	431	383	473		440	570	880	250	163		56	2
28	BAM11-400-1W	11	400	10.5	431	383	473		500	630	940	250	179		64	2
29	BAM11-417-1W	11	417	11.0	431	383	473		530	660	970	250	179		67	2
30	BAM11-500-1W	11	500	13.2	431	383	473		630	760	1070	250	179		77	2
31	BFM12/√3-50-1W	12/√3	50	3.32	370	310	400		150	280	530	200	110		18	1
32	BFM12/√3-100-1W	12/√3	100	6.63	440	380	470		230	360	610	250	120		28	1
33	BFM12/√3-200-1W	12/√3	200	13.3	560	500	590		230	360	610	320	165		45	1
34	BAM12/√3-200-1W	12/√3	200	13.3	431	383	473		260	390	700	250	163		39	2
35	BAM12/√3-334-1W	12/√3	334	22.2	431	383	473		440	570	880	250	163		56	2
36	BAM12/√3-400-1W	12/√3	400	26.5	431	383	473		500	630	940	250	179		64	2
37	BAM12/√3-417-1W	12/√3	417	27.7	431	383	473		530	660	970	250	179		67	2
38	BAM12/√3-500-1W	12/√3	500	33.2	431	383	473		630	760	1070	250	179		77	2
39	BAM12/2√3-334-1W	12/2√3	334	88.6	431	383	473		440	570	880	250	163		59	2
40	BAM12/2√3-400-1W	12/2√3	400	106.1	431	383	473		500	630	940	250	179		67	2
41	BAM12/2√3-417-1W	12/2√3	417	110.6	431	383	473		530	660	1070	250	179		70	2
42	BAM12/2-334-1W	12/2	334	29.5	431	383	473		440	570	880	250	163		56	2
43	BAM12/2-400-1W	12/2	400	35.4	431	383	473		500	630	940	250	179		64	2
44	BAM12/2-417-1W	12/2	417	36.9	431	383	473		530	660	970	250	179		67	2
45	BAM12/2-500-1W	12/2	500	44.2	431	383	473		630	760	1070	250	179		77	2
46	BFM12-50-1W	12	50	1.11	370	310	400		150	280	530	200	110		18	1
47	BFM12-100-1W	12	100	2.21	440	380	470		230	360	610	250	120		28	1
48	BFM12-200-1W	12	200	4.42	560	500	590		230	360	610	320	165		45	1
49	BAM12-200-1W	12	200	4.42	431	383	473		260	390	700	250	163		39	2
50	BAM12-334-1W	12	334	7.38	431	383	473		440	570	880	250	163		56	2
51	BAM12-400-1W	12	400	8.84	431	383	473		500	630	940	250	179		64	2
52	BAM12-417-1W	12	417	9.22	431	383	473		530	660	970	250	179		67	2
53	BAM12-500-1W	12	500	11.1	431	383	473		630	760	1070	250	179		77	2
54	BAM22/2√3-334-1W	22/2√3	334	26.4	431	383	473		460	590	960	250	163		58	2
55	BAM22/2√3-400-1W	22/2√3	400	31.6	431	383	473		520	650	1020	250	179		66	2
56	BAM22/2√3-417-1W	22/2√3	417	32.9	431	383	473		550	680	1050	250	179		69	2
57	BAM22/2√3-500-1W	22/2√3	500	39.5	431	383	473		650	780	1150	250	179		79	2
58	BAM24/2√3-334-1W	24/2√3	334	22.2	431	383	473		460	590	960	250	163		58	2
59	BAM24/2√3-400-1W	24/2√3	400	26.5	431	383	473		520	650	1020	250	179		66	2
60	BAM24/2√3-417-1W	24/2√3	417	27.7	431	383	473		550	680	1050	250	179		69	2
61	BAM24/2√3-500-1W	24/2√3	500	33.2	431	383	473		650	780	1150	250	179		79	2
62	BFM6.6-100-3W	6.6	100	7.31	715	665	755	725	230	370	620	250	120		47	3
63	BFM6.6-200-3W	6.6	200	14.6	715	665	755	725	230	370	620	250	165	80	56	3
64	BFM6.6-300-3W	6.6	300	21.9	715	665	755	725	230	370	620	250	200	80	72	3
65	BFM11-100-3W	11	100	2.63	715	665	755	725	230	370	620	250	120		47	3
66	BFM11-200-3W	11	200	5.29	715	665	755	725	230	370	620	250	165	80	56	3
67	BFM11-300-3W	11	300	7.89	715	665	755	725	230	370	620	250	200	80	72	3
68	BFM12-100-3W	12	100	2.21	715	665	755	725	230	370	620	250	120		47	3
69	BFM12-200-3W	12	200	4.42	715	665	755	725	230	370	620	250	165	80	56	3
70	BFM12-300-3W	12	300	6.63	715	665	755	725	230	370	620	250	200	80	72	3
