直流滤波电容器
环境使用条件：
a.使用地区的海拔不超过1000m。
b.使用地区的环境温度：－40～＋45℃。
c.使用场所应无剧烈的机械振动，应无有害气体及蒸汽，应无导电性或爆炸性尘埃。
4.2 其他使用条件：
当电容器投入运行前，其端子间的剩余电压应不超过额定电压的10% 。当电容器涉及高相对湿度、霉菌生长迅速，腐蚀性大气、污秽、海拔超过1000m
所属分类：
关键词：
直流滤波电容器
产品详情
1 产品用途
本产品主要应用于串联逆变型晶闸管中频电源作大电容器直流滤波用。
2 型号及含义
3 技术性能
3.1产品标准：JB/T8168脉冲电容器及直流滤波电容器。
3.2耐压水平（极间及极对壳）：1.4UN/DC 历时1min。
3.3电容量偏差范围：-5%～+10%。
3.4电容器损耗角正切值（tgδ）应不大于0.0015。
3.5电容器能在UN及1000A电流下长期运行。
4 使用条件
4.1安装地点海拔不超过1000m。
4.2室内空气温度范围+5～+45℃。
4.3冷却水进口压力不超过0.4Mpa，进口水温不超过30℃，冷却水流量不低于6L/min,冷却水应为不含杂质的软水，PH值应为6～9。

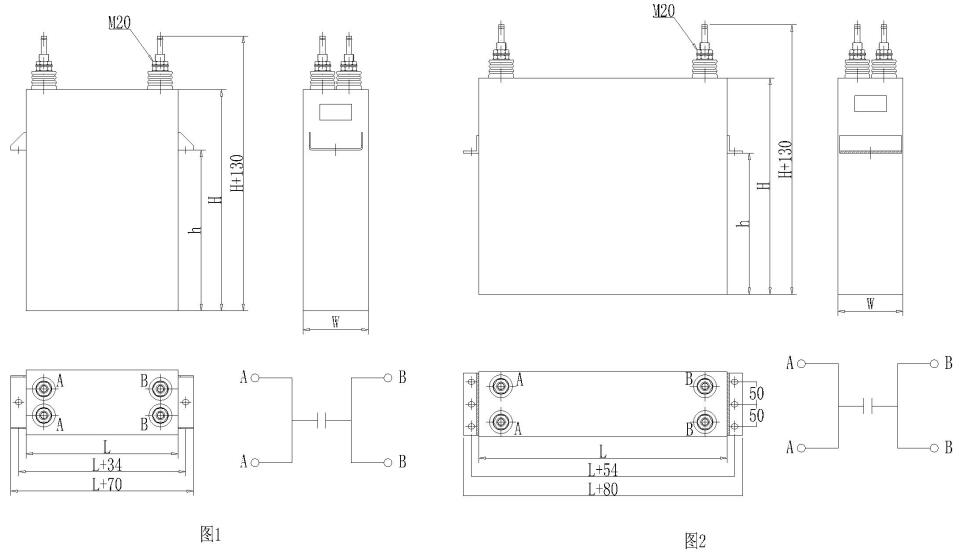

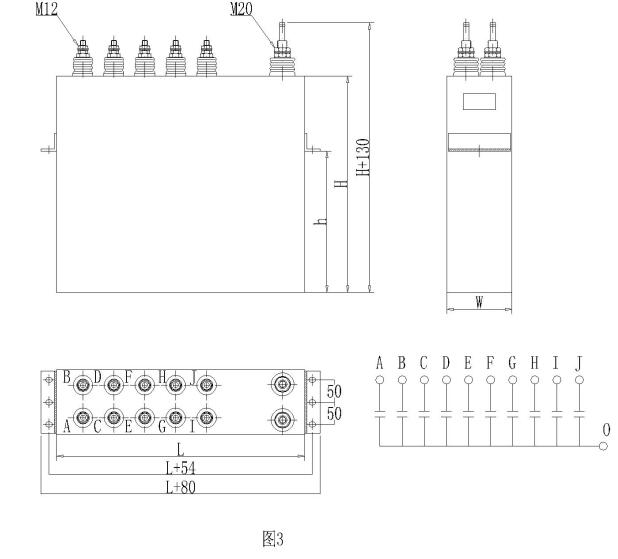

电容器型号、规格、额定值及外形尺寸
| 序号 |
电容器型号 |
额定电压 |
额定电容 |
外形尺寸（mm） |
重量（Kg） |
图号 |
||||
|
（μF） |
分组 |
L |
W |
h |
H |
|||||
|
1 |
DCMJ0.86-3800S |
0.86 |
3800 |
1 |
343 |
147 |
100 |
780 |
55 |
1 |
|
2 |
DCMJ30.96-5000S |
0.96 |
5000 |
10 |
560 |
147 |
400 |
590 |
70 |
3 |
|
3 |
DCMJ1.2-2600S |
1.2 |
2600 |
1 |
343 |
147 |
460 |
670 |
48 |
1 |
|
4 |
DCMJ1.2-5000S |
1.2 |
5000 |
1 |
330 |
147 |
100 |
810 |
57 |
1 |
|
5 |
DCMJ31.2-5000S |
1.2 |
5000 |
1 |
560 |
147 |
400 |
590 |
70 |
2 |
|
6 |
DCMJ1.8-2600S |
1.8 |
2600 |
1 |
343 |
237 |
600 |
780 |
78 |
1 |
