电感电阻型限流器
环境使用条件：
a.使用地区的海拔不超过1000m。
b.使用地区的环境温度：－40～＋45℃。
c.使用场所应无剧烈的机械振动，应无有害气体及蒸汽，应无导电性或爆炸性尘埃。
4.2 其他使用条件：
当电容器投入运行前，其端子间的剩余电压应不超过额定电压的10% 。当电容器涉及高相对湿度、霉菌生长迅速，腐蚀性大气、污秽、海拔超过1000m
所属分类：
关键词：
电感电阻型限流器
产品详情
一、用途
GZX系列电感电阻型限流电抗器（以下简称限流器）与并联电容器组串联，作为限制并联电容器组的合闸涌流及消除电力系统短路时电容器放电电流助增影响的配套设备。
二、原理与功能
1． 限流电抗器工作原理
限流电抗器（以下简称限流器）是由CKDK型低电感干式空心串联电抗器（以下简称电抗器）和带石墨电极的QR型阻尼电阻器（以下简称阻尼器）组成。其工作原理系综合利用电抗器对并联电容器组投入电网时的高频率涌流呈现出高阻抗以限制涌流的幅值和阻尼电阻消耗振荡能量加快涌流衰减等两方面的作用。加装石墨电极利用火花间隙使得阻尼电阻仅在电容器组投入电网的瞬间接入电路。随着涌流的迅速衰减，电抗器两端电压下降，石墨间隙自动熄弧，阻尼电阻撒出，从而避免阻尼电阻长期接入所引起的电能消耗。所以限流器与通常使用的串联电抗器在工作原理与构成上有显著差别。
2． 限流电抗器功能
2．1 能获得良好的限流效果。
2．2 可消除大容量并联电容器装置的放电电流对系统短路电流的助增影响。
2．3 可降低断路器发生重击穿时的过电压水平和降低发生多次重击穿的概率。
三、型号与分类

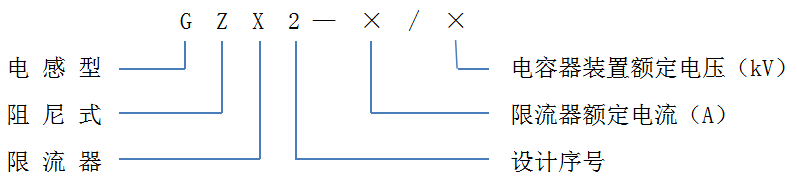

1． 型号含义：
2． 产品分类
2．1 产品的电压等级分为6kV、10kV、两种。
2．2 6kV级的主要产品有额定电流为100A、200A、400A、600A等四种。
2．3 10kV、35kV级的主要产品有额定电流为160A、250A、400A、600A等四种。
2．4 10kV、35kV级的主要产品有额定电流为160A、250A、400A、600A等四种。
2. 5 特殊规格的6kV、10kV、35kV级的限流器可定做。
四、结构特点
1． 电感电阻型限流电抗器由电抗器和阻尼器二部分组成。
2． 电抗器为干式空心结构，线圈用优质裸铜线或铝线绕制，匝间垫玻璃纤维块，整个线圈用无磁性夹件紧固，满足一定的机械强度和动热稳定性要求。产品允许在1.3倍额定电流下长期运行，具有能耗小，投资省和维护简便等优点。
3． 阻尼电阻器为空气自冷式，采用板形电阻元件装配而成。阻尼电阻器置于电抗器线圈内部，结构紧凑，具有良好的电气性能和机械强度。
4． 石墨电极调节灵活，两球极轴中心（即不同心度）不超过2mm。
五、主要技术性能
1． 额定参数
表1、6kV系列限流器额定参数
|
额定电感量（μH） |
100 |
|||
|
额定感抗（Ω） |
0.0314 |
|||
|
额定电流（A） |
100 |
200 |
400 |
600 |
|
阻尼器阻值（Ω） |
1.46 |
0.93 |
0.64 |
0.47 |
|
阻尼器长期允许电流（A） |
2.4 |
7.7 |
23.4 |
68.4 |
表2、10kV系列限流器额定参数
|
额定电感量（μH） |
200 |
|||
|
额定感抗（Ω） |
0.0628 |
|||
|
额定电流（A） |
160 |
250 |
400 |
600 |
|
阻尼器阻值（Ω） |
2.1 |
1.6 |
1.3 |
1.0 |
|
阻尼器长期允许电流（A） |
3.7 |
10.7 |
23.1 |
42.9 |
表3、35kV系列限流器额定参数
|
额定电感量（μH） |
800 |
|||
|
额定感抗（Ω） |
0.2512 |
|||
|
额定电流（A） |
160 |
250 |
400 |
600 |
|
阻尼器阻值（Ω） |
6.4 |
5.0 |
3.9 |
3.1 |
|
阻尼器长期允许电流（A） |
6.8 |
14.4 |
31.1 |
63.4 |
2． 热稳定性
电抗器能承受25倍额定电流（工频），持续2s的作用，导电部分的温度不起过250℃，且不产生任何热和机械的损伤。
3． 动稳定性
3．1 电抗器能承受2.5×25倍额定电流(工频),持续时间0.2s的作用,而不产生电气闪络击、击穿和机械损伤。
3．2 电抗器和阻尼器允许流过高频衰减放电电流分别为15kA（峰值）和10kA（峰值）,而不产生电气闪络、击穿和机械损伤。
4． 过电流
限流器在基波和谐波电流的作用下，其合成电流的有效值不超过1.3倍额定电流时,限流器可连续运行。
5． 温升
电抗器进行温升试验时，其温升不超过温升限值70K，最热点温度不超过130℃（B级绝缘）。
6． 绝缘水平
安装于绝缘台架上的限流器，其绝缘水平符合表4要求。 表4
|
系统额定电压 （有效值）kV |
工频耐受电压（干、湿试）1min kV |
冲击耐受电压（峰值）1.2/50μs kV |
|
6 |
32 |
60 |
|
10 |
42 |
75 |
|
35 |
95 |
200 |
安装使用与验收
1． 限流器与并联电容器组的原理接线见图1。
2． 6kV、10kV限流器的外形尺寸示意图见图2。
3. 35kV限流器的外形尺寸示意图见图3
4． 限流器应安装于绝缘平台上，其对地绝缘水平应与所接电网电压等级的绝缘水平相一致。若限流器串接于电容器组的电源侧时，应分相安装。若限流器串接于电容器组的中性点侧时，可分相安装，也可装于同一绝缘平台上。
5． 火花间隙的整定：火花间隙击穿电压整定值为1800～2500V（间隙距离约为1～2.0mm），动作电压以三次平均值为准。
6． 安装与使用条件
6．1 安装环境：户内。
6．2 环境温度：－40℃～＋45℃。
6．3 海拔高度：≤1000m。
6．4 相对湿度：日平均相对湿度≤95%，月平均相对湿度≤90%。
6．5 最大风速：35m/s。
6．6 抗震要求：最大承受地震烈度为8度。
6．7 安装地点：应无有害气体、蒸气，无导电性或爆炸性尘埃。
7． 限流器与并联电容器组的配套规格选用见表5、表6、表7。
表5 6kV(以相电压6.6/√3kV)等级并联电容器装置配套的限流器规格选用表
|
并联电容器装置额定容量 kvar |
600 |
1000 |
1200 |
2000 |
2400 |
4200 |
5000 |
6000 |
|
并联电容器额定电压 kV |
6.6/√3 |
|||||||
|
并联电容器额定容抗 Ω |
72.6 |
43.6 |
36.3 |
21.8 |
18.2 |
10.4 |
8.7 |
7.3 |
|
电容器装置额定电流 A |
52 |
88 |
105 |
175 |
210 |
367 |
437 |
525 |
|
电 抗 率 % |
0.04 |
0.07 |
0.09 |
0.14 |
0.17 |
0.30 |
0.36 |
0.43 |
|
选用限流器规格 |
GZX2-100/6 |
GZX2-200/6 |
GZX2-400/6 |
GZX2-600/6 |
||||
表6 10kV(以相电压11/√3kV)等级并联电容器装置配套的限流器规格选用表
|
并联电容器装置额定容量 kvar |
1000 |
2000 |
3000 |
4000 |
5000 |
7000 |
8000 |
10000 |
|
并联电容器额定电压 kV |
11/√3 |
|||||||
|
并联电容器额定容抗 Ω |
122.1 |
60.5 |
40.3 |
30.3 |
24.2 |
17.3 |
15.1 |
12.1 |
|
电容器装置额定电流 A |
52 |
105 |
158 |
210 |
262 |
367 |
420 |
525 |
|
电 抗 率 % |
0.051 |
0.10 |
0.16 |
0.21 |
0.26 |
0.36 |
0.42 |
0.52 |
|
选用限流器规格 |
GZX2-160/10 |
GZX2-250/10 |
GZX2-400/10 |
GZX2-600/10 |
||||
表7 35kV(以相电压38.5/√3kV)等级并联电容器装置配套的限流器规格选用表
|
并联电容器装置额定容量 kvar |
3000 |
9000 |
10000 |
15000 |
18000 |
25000 |
27000 |
40000 |
|
并联电容器额定电压 kV |
38.5/√3 |
|||||||
|
并联电容器额定容抗 Ω |
494.1 |
164.5 |
148.2 |
98.8 |
82.3 |
59.3 |
54.9 |
37.1 |
|
电容器装置额定电流 A |
45 |
135 |
150 |
225 |
270 |
375 |
405 |
600 |
|
电 抗 率 % |
0.05 |
0.15 |
0.17 |
0.25 |
0.31 |
0.42 |
0.46 |
0.68 |
|
选用限流器规格 |
GZX2-160/35 |
GZX2-250/35 |
GZX2-400/35 |
GZX2-600/35 |
||||

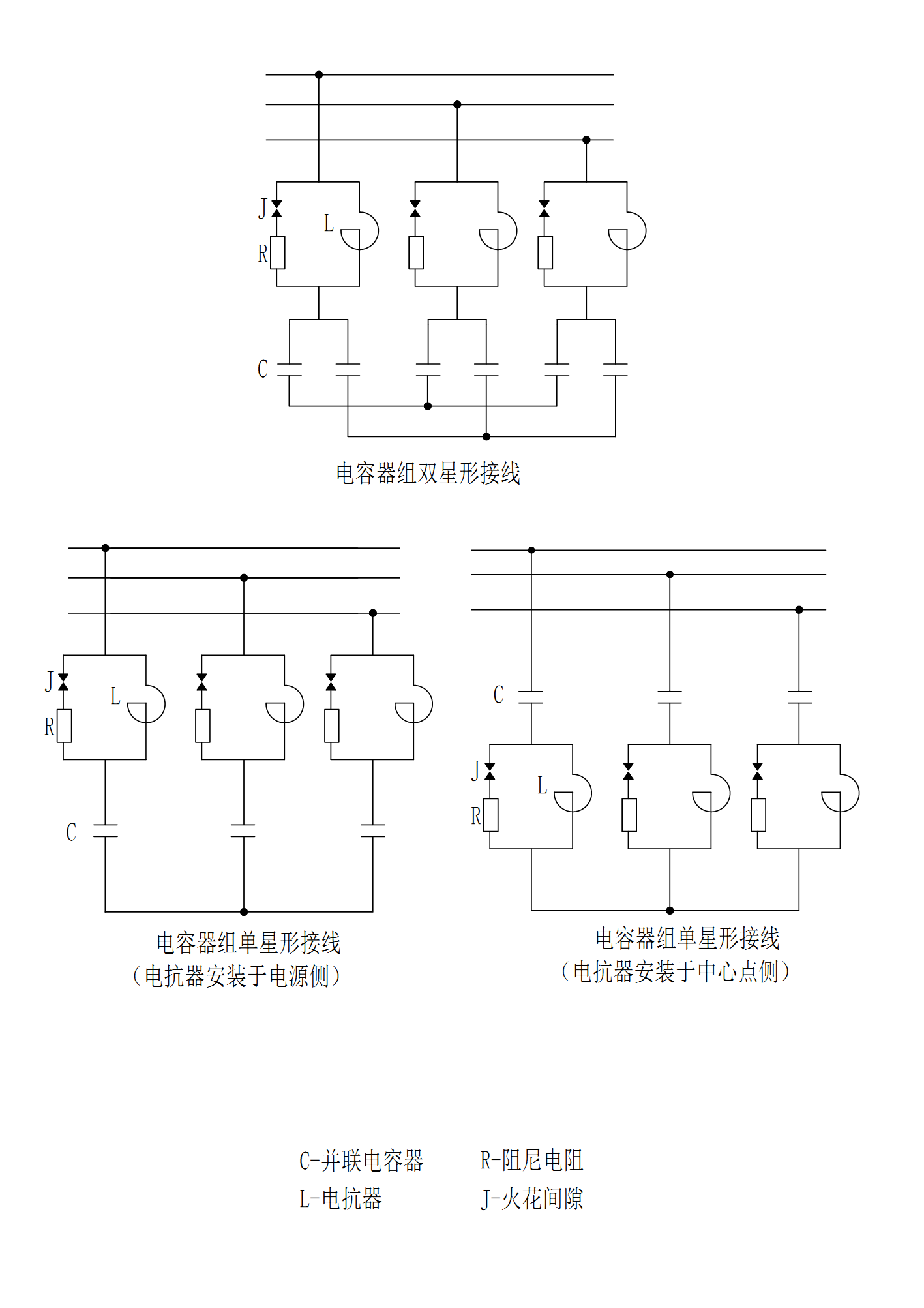

图1、限流器与并联电容器组的接线原理及方式

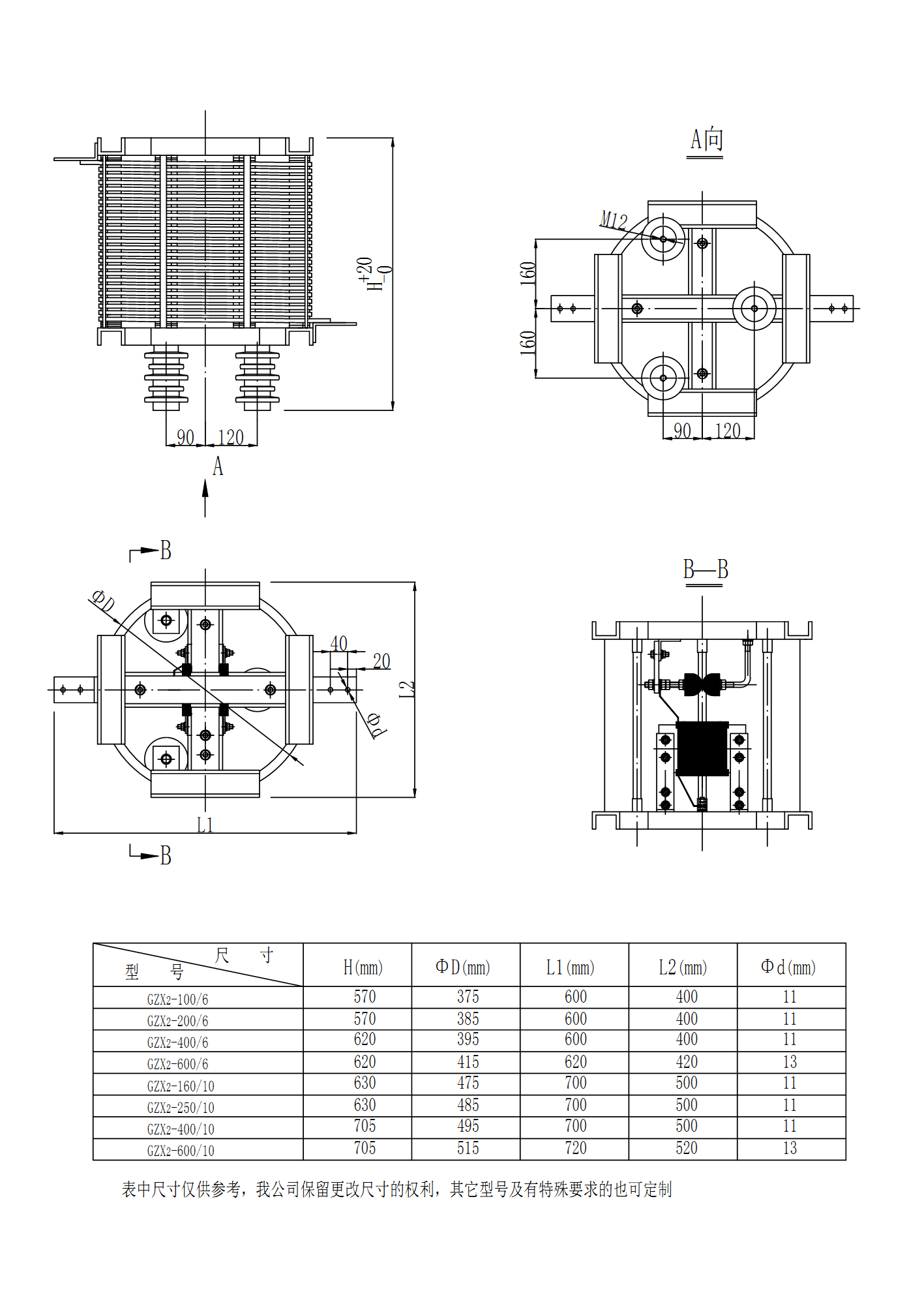

图2、6kV、10kV限流器示意图及外形尺寸

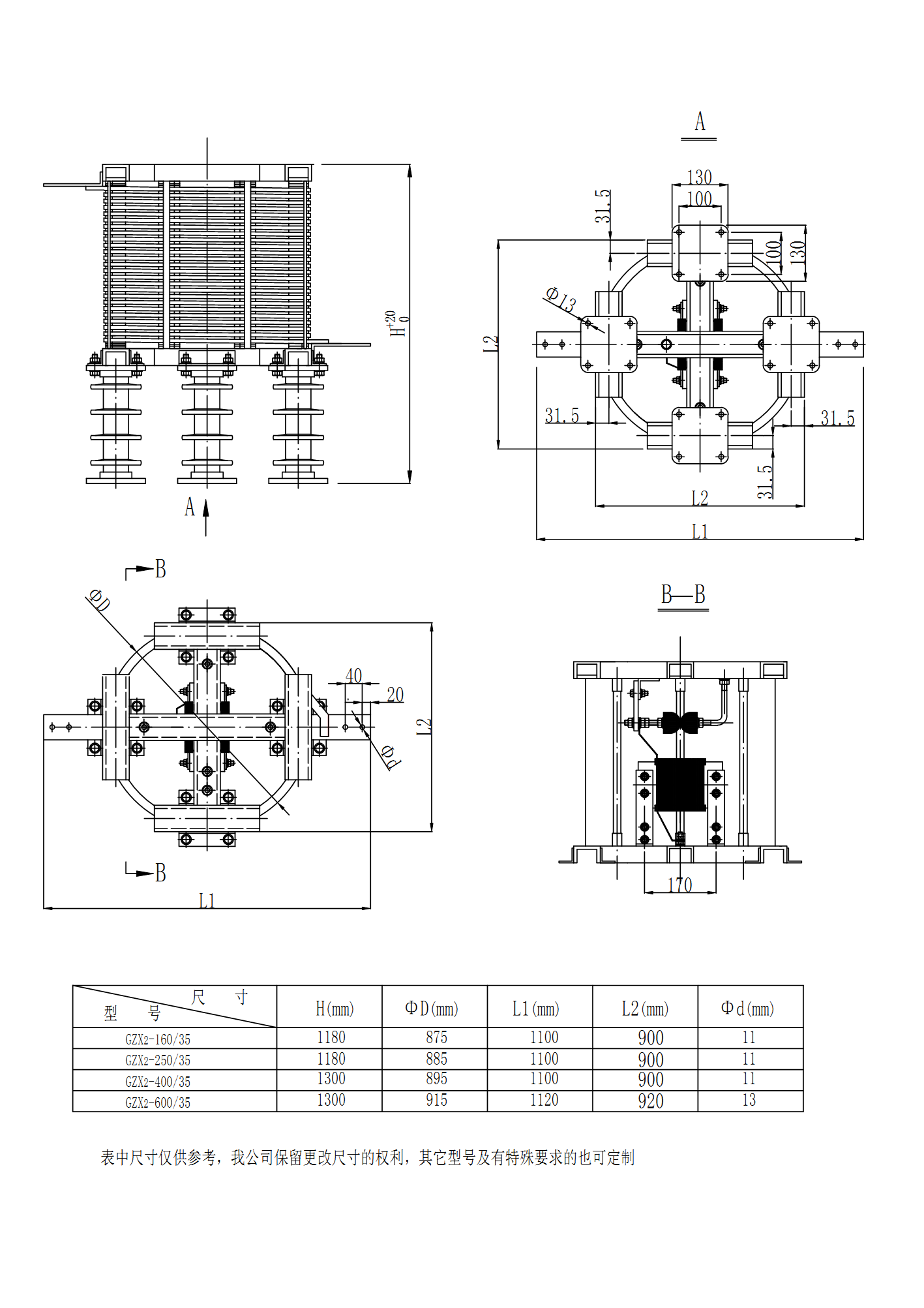

图3、35kV限流器示意图及外形尺寸
本公司产品质量保证，使用可靠，GZX电感电阻型限流电抗器与电容器装置配套性好，价格优惠，服务周到。我们热忱欢迎省内外用户来电来函来公司联系。
