智能无功功率因数控制器
环境使用条件:
a.使用地区的海拔不超过1000m。
b.使用地区的环境温度:-40~+45℃。
c.使用场所应无剧烈的机械振动,应无有害气体及蒸汽,应无导电性或爆炸性尘埃。
4.2 其他使用条件:
当电容器投入运行前,其端子间的剩余电压应不超过额定电压的10% 。当电容器涉及高相对湿度、霉菌生长迅速,腐蚀性大气、污秽、海拔超过1000m
所属分类:
关键词:
智能无功功率因数控制器
产品详情
智能无功功率因数控制器SWZK-1
1、产品简介:
SWZK-I 是高压无功自动补偿装置专用控制器,适用于柱上式高压无功补偿装置及变电所无功补偿装置,提供无功补偿电容器自动投切及保护所需的必要的控制功能。
2、主要功能:
☆提供二组电容器的投切、保护控制;
☆自适应电网相序和CT相位(AB相电压、C相电流);
☆实时监测输电线路的电压和电流,计算线路的无功及功率因素;
☆提供多种电容器投切策略。可以根据时间段、电压、无功、功率因素及其组合策略来投切电容器;
☆监测电容器组的电流,提供电容器的过流延时保护及过流速断保护;
☆提供输电线路的过电压、欠电压、缺相保护;
☆提供执行开关(真空接触器)拒动保护;
☆在线监测电网电压谐波THDv,并提供谐波保护;
☆提供手动操作输入,支持外接按钮,并拥有控制器提供的基本保护;
☆高亮LED数码管、中文液晶双重显示,显示内容直观;
☆统计运行记录、整点记录、详细的SOE记录;
☆提供RS232/RS485通讯接口,可以有线方式通讯,也可以驳接无线模块,进行无线通讯。
☆提供上位PC机软件,以通讯方式和控制器联络,可以下载数据,上传设定,及遥控操作;
3、型号定义
4、产品尺寸
SWZK-I外观如图1。体积:155长×110宽×110高,单位mm。标准35mm导轨安装。也可以用螺丝安装,开孔间距144×100mm,M4螺丝。
SWZK-I 外观尺寸
5、接线端子
SWZ-I 接线端子排列
智能无功功率因数控制器SWZK-2
1、产品简介
SWZK-II高压无功自动控制装置,是高压并联电力电容器无功补偿设备的专用控制装置,适用于6kV、10kV、35kV电压等级的电容器组的投切与保护控制,使所在母线的电压质量、无功平衡达到最佳状态。
装置通过持续地监测母线的电压、电流信号,实时计算出无功需求大小,根据设定的控制策略,投切电容器组。
SWZK-II最多可控制二段母线、6个电容器支路。
2、主要功能
1实时测量母线电压、电流;计算相应母线的无功、功率因素;
2监测母线电压谐波畸变率;
3按设定的控制策略自动投切电容器组。
4可自适应变电站运行方式;
5控制策略及参数可设定;
6提供过电压、欠电压保护、执行器拒动及闭锁保护;
7提供分组电容器的开口三角不平电压保护;
8采用4.3英寸高对比度触摸式液晶显示器,中文操作界面;
3、外型、安装尺寸

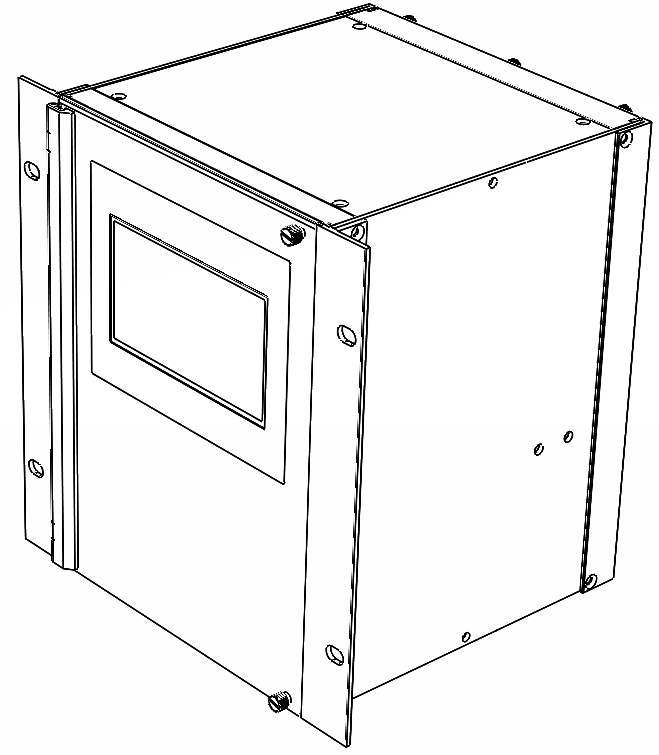

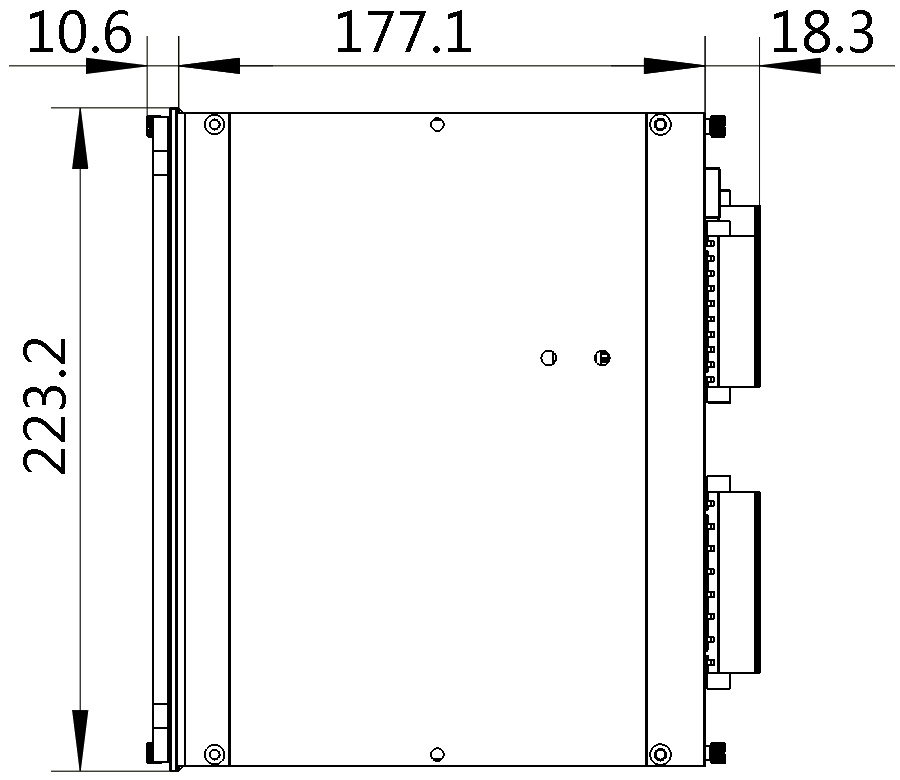

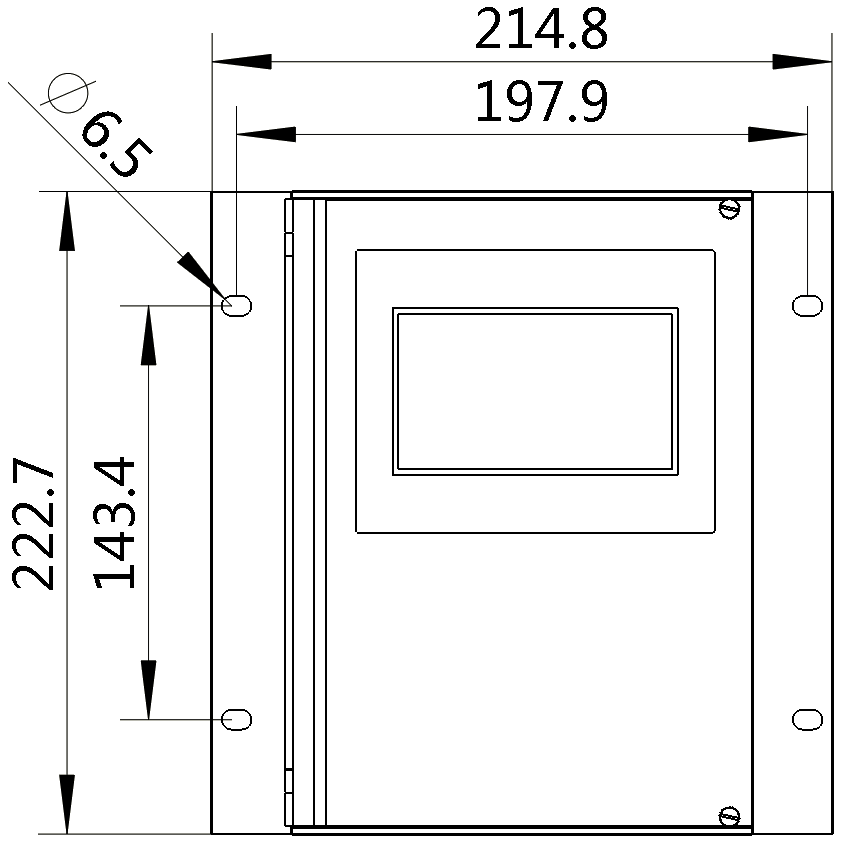

外型尺寸
面板安装时的开孔尺寸
面板安装开孔尺寸
