自动投切无功补偿成套装置

环境使用条件:
a.使用地区的海拔不超过1000m。
b.使用地区的环境温度:-40~+45℃。
c.使用场所应无剧烈的机械振动,应无有害气体及蒸汽,应无导电性或爆炸性尘埃。
4.2 其他使用条件:
当电容器投入运行前,其端子间的剩余电压应不超过额定电压的10% 。当电容器涉及高相对湿度、霉菌生长迅速,腐蚀性大气、污秽、海拔超过1000m


关键词:

自动投切无功补偿成套装置

产品详情

1概述
    TBBZ自动投切型高压并联电容器成套装置(以下简称“装置”),是本公司继TBB高压并联电容器成套装置后的又一主力产品,属动态调节的静止型无功补偿装置,其性能符合GB/T 30841-2014《高压并联电容器装置的通用技术要求》、GB50227-2017《高压并联电容器装置设计规范》标准。
    装置将电容器按容量进行分组,选用合适的自动投切控制装置和专用的投切开关,通过连续地监测系统的电压、电流信号,实时计算出无功需求大小,根据设定的控制策略合理控制电容器组的投切,使电容器发挥出最大的效益,以满足系统无功功率和电压调控的需求。
2用途
    主要用于6kV、10kV和35kV工频电力系统进行精准的无功补偿,最大限度地提高电网功率因数,减少线路损耗,改善电压质量。
3特点
3.1装置结构简单,安装方便,投资小,维护少。
3.2装置设计新颖,形式多样。可供用户选择的常用形式有用于户内的柜式结构或型钢框架式结构,用于户外的型钢框架式结构。
3.3装置可按等容、不等容方式分组,多组自动投切,精准调控;对等容电容器组可设置循环投切,延长装置的使用寿命。
3.4装置内置多种电容器投切策略,用户可以根据时间段、电压、无功、功率因素及其组合策略来投切电容器。
3.5装置可根据需要增设调节变压器有载调压开关档位功能,综合考虑电压波动和无功缺额,合理控制电容器投切和变压器有载调压开关调节。
3.6装置可实时显示三相电压、三相电流、有功功率、无功功率、功率因数、主变档位等。
3.7装置可提供电容器的过压、欠压、开口三角电压保护;提供执行开关(真空接触器)拒动保护。装置可在线监测电网电压谐波THDv,并提供谐波保护。
3.8装置采用中文液晶操作界面,提供RS232/RS485通讯接口,能与变电站的中控系统进行通讯。
4技术数据
4.1主要参数
4.1.1产品规格
装置总容量,推荐从下列数值中选取(kvar):
600、900、1200、1500、1800、2100、2400、3000、3300、3600、4200、4500、4800、5100、5400、5700、6000、6600、7200、8400、9000、12000
单组容量,推荐从下列数值中选取(kvar):
300、600、900、1200、1500、1800、2000
装置分组数及容量,需根据系统电压波动、负荷变化、电网背景谐波含量等因素确定。当分组电容器按各种容量组合运行时,应避开谐振容量。
如有特殊需求,请联系本公司。
4.1.2外形尺寸。柜式结构为按组分柜方式布置,单元柜宽1200mm,高2500,深1500mm。每套装置设进线柜一个。单组容量不大于2000kvar时每组一个柜体,大于2000kvar时,每组两个柜体。
    若采用框架结构,可按实际场地布置,业主提供场地的平面图。
    装置常用接线方式见图附录A,以供用户参考。
4.1.3装置额定频率:50Hz
4.1.4装置相数:3相
4.2主要性能
4.2.1装置中电容器的损耗角正切值:全膜介质结构,不大于0.0005。
4.2.2装置的电容偏差:装置中电容器组的实测电容与其额定值的偏差不超过0~+5%。电容器组的任意两相实测电容的最大值与最小值之比不大于1.02;各串联段实测电容的最大值与最小值之比不大于1.02。
4.2.3装置允许在1.1倍额定电压下长期运行。
4.2.4装置允许在由于过电压和高次谐波造成的有效值为1.3倍额定电流的稳态过电流下长期运行。
4.2.5装置的背靠背追加合闸涌流不超过电容器组额定电流20倍(峰值)。
5结构
5.1安装在户内的装置为柜式结构或型钢框架式结构,用于户外的装置为型钢框架式结构。
5.2柜式结构一般由进线柜、电容器柜组成。电容器柜中安装有投切开关、电流互感器(按需要配置)、单台电容器、电抗器、避雷器、放电线圈等元器件。柜体材料为优质冷轧薄钢板和敷铝锌钢板,采用先进的数控机床加工成型,表面经酸洗磷化喷塑工艺处理,柜体美观。
5.3户内装置的投切开关一般选用JCZ型真空接触器,户外装置常用真空负荷开关或断路器,可确保安全可靠频繁投切电容器组。
5.4装置中高压并联电容器的介质结构为二芳基乙烷浸全聚丙烯薄膜或苄基甲苯浸全聚丙烯薄膜型,单台电容器的额定容量有100kvar、200kvar、334kvar、500kvar、667kvar等。
5.5装置中单台电容器额定容量<200kvar时,采用外熔断器作为其内部故障的第一级保护,单台电容器额定容量≥200kvar时,一般采用内熔丝作为其内部故障的第一级保护。
    外熔断器与电容器串联连接,当某一电容器内部有部分串联段击穿时,熔断器动作,将故障电容器迅速切除,有效地防止故障扩大。
    内熔丝与单台电容器内元件串联连接,一旦元件发生故障,则此熔丝熔断,将故障元件切除,从而允许单台电容器其余部分以及接有该电容器的电容器组继续运行。
5.6放电线圈并联连接在电容器回路中,当电容器从电网中退出运行后,能使电容器上的剩余电压在5s内自√2Un降至50V或更低。
5.7氧化锌避雷器并联连接在线路上,以限制投切电容器组所引起的操作过电压。
5.8串联电抗器串联连接在电容器回路中,一般为后置,抑制电容器组中的高次谐波,限制合闸涌流。仅用于限制涌流时,电抗率选择0.1%~1%;用于抑制5次及以上高次谐波时,电抗率选择5%~6%;用于抑制3次及以上高次谐波时,电抗率选择12%。

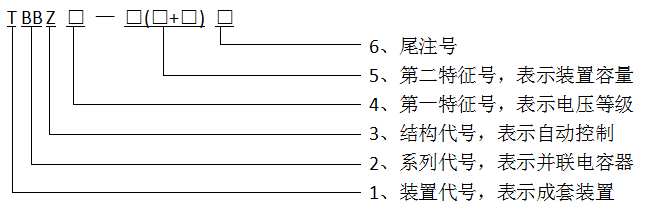

6型号中符号含义

型号由6个项目组成:
1、装置代号:用大写汉语拼音字母“T”表示“成套装置”;
2、系列代号:用大写汉语拼音字母“BB”表示“并联电容器”;
3、结构代号:用大写汉语拼音字母“Z”表示“自动控制”;
4、第一特征号:用以表示装置的额定电压,单位为kV。可选6和10两种;
5、第二特征号:用以表示装置的额定容量,单位kvar。括号前为装置总容量,括号内为装置分组容量。分组容量以“+”号间隔,有相同容量的,用“单组容量×组数”表示。
6、尾注号:用2~3个个以大写汉语拼音字母表示。第一个字母表示装置主接线方式,字母含义见表2;第二个字母表示电容器组的继电保护方式,字母含义见表3;第三个字母表示装置的适用场合,户外用“W”标示,户内则不标示。
表2 尾注号的第一位字母表示

字母

含义

A

单星形

B

双星形

C

三星形

表3 尾注号的第二位字母含义

字母

含义

C

电压差动保护

K

开口三角电压保护

Q

桥式差电流保护

L

中性点不平衡电流保护

Y

中性点不平衡电流保护

例:TBBZ10—3000(1200×2+600)AK,表示:自动投切型高压并联电容器成套装置,电压等级为10kV,装置总容量3000kvar,分为1200 kvar、1200 kvar、600 kvar三组,单星形接线,开口三角不平衡电压保护,适用于户内。
7使用条件
7.1安装使用场所:户内或户外。
7.2安装运行地点的海拔不超过1000m。
7.3温度类别:户内-25/A 户外-40/A。
7.4相对湿度:日平均不大于95%,月平均不大于90%。
7.5周围不含有对金属有严重腐蚀性气体或蒸汽,无导电性或爆炸性尘埃,无剧烈的机械振动。
7.6当电容器投入运行时,其端子上的剩余电压应不超过额定电压的10%。
如有其他条件下的要求,请与本公司联系。

附录A装置常用接线方式

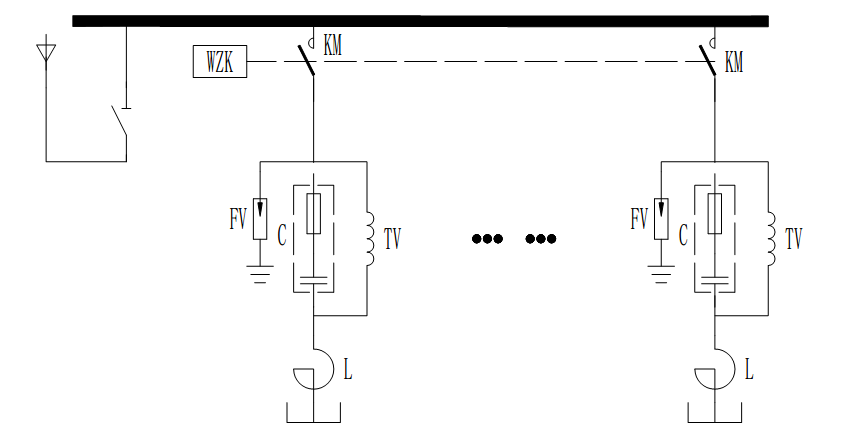

单星形接线、开口三角保护

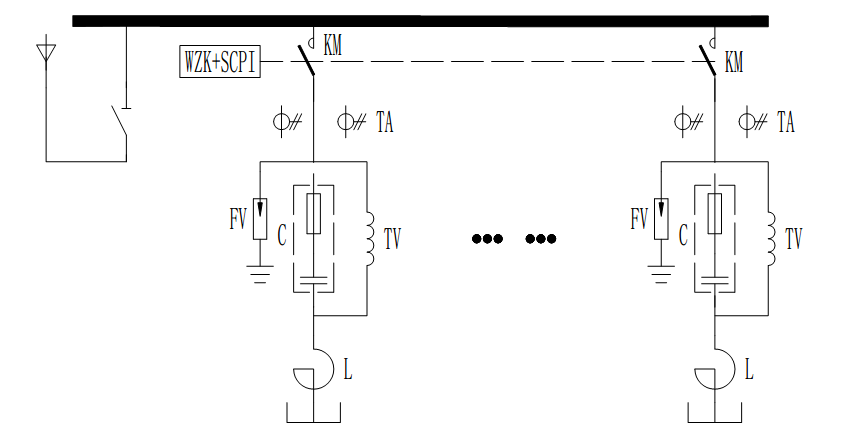

单星形接线、开口三角保护+单组过流保护
