干式铁心串联电抗器
环境使用条件:
a.使用地区的海拔不超过1000m。
b.使用地区的环境温度:-40~+45℃。
c.使用场所应无剧烈的机械振动,应无有害气体及蒸汽,应无导电性或爆炸性尘埃。
4.2 其他使用条件:
当电容器投入运行前,其端子间的剩余电压应不超过额定电压的10% 。当电容器涉及高相对湿度、霉菌生长迅速,腐蚀性大气、污秽、海拔超过1000m
所属分类:
关键词:
干式铁心串联电抗器
产品详情
一.产品用途
干式铁芯串联电抗器适用于6、10、20、35kV电力系统中,与,用于抑制电网电压波形畸变,从而改善电网质量和保证电力系统安全运行;抑制流过电容器组的谐波电流和限制合闸涌流,从而保护电容器使之安全可靠地运行。
二、产品作用
与并联电容器串联组成无功补偿装置,其作用有:
1. 限制乃至消除不装设串联电抗器时电力电容器组对系统谐波的放大作用。
2. 降低电容器组的合闸涌流和涌流频率,易于选择回路设备及保护电容器。
3. 降低母线上该次谐波电压值,提高供电质量。
4. 限制高于该次谐波电流流入电容器组,抑制高次谐波,保护电容器。
5. 减少健全电容器组向故障电容器组的放电电流,保护电容器。
6. 减少电容器组断路器分闸电弧重击穿时的涌流倍数和频率,以利断口灭弧,降低操作过电压幅值。
三.使用环境条件
1. 使用地点:户内,周围环境应有良好的通风条件,如装在柜内应加装通风设备。
2. 环境温度:-25~+45℃。
3. 相对湿度:月平均不超过90%,日平均不超过95%。
4. 海拔高度:不超过1000m(超过1000m在订货时说明)。
5. 抗震能力:能承受烈度为8度的地震。
6. 安装运行地区应无有害气体、蒸汽、导电性或爆炸性尘埃。
(如有特殊要求,请在定货时注明。)
四、执行标准
1. GB/T1094.6-2011《电力变压器 第6部分:电抗器》
2. JB5346-2014《高压并联电容器用串联电抗器》
3. IEC280-1987《电抗器标准》
4. DL462-92《高压并联电容器用串联电抗器订货技术条件》
五、产品结构
1. 电抗器铁芯采用优质硅钢片,芯柱经多个气隙分成均匀小段,气隙采用环氧布板作为隔绝,以保证气隙在电抗器长期运行下而不发生变化。
2. 电抗器铁芯端面采用优质硅钢片端面胶,使硅钢片牢固地结合在一起,大大减小了运行时的噪声,并具有较好的防腐能力。
3. 线圈为环氧浇注型,线圈内外设环氧玻璃网格布作增强,采用H级环氧浇注体系在真空状态下进行浇注,该线圈不但绝缘性能好,而且机械强度高,能耐受大电流冲击和冷热冲击而不开裂。
4. 环氧浇注线圈不吸水,局部放电量低,可在恶劣环境条件下安全运行。
5. 线圈上下端部采用环氧垫块和硅橡胶防震垫,有效减小了线圈运行时的震动
6、 干式铁芯电抗器比传统油浸式电抗器、空心电抗器的体积要小,具有重量轻、占空间小、结构简单、安装方便等特点。
六.技术参数
1. 可用于6kV、10kV、20kV、35kV电力系统。
2. 电抗率的种类有1%、4.5%、5%、6%、7%、12%、13%等。
3. 绝缘等级:F级或H级,正常运行时,干式铁芯电抗器的铁芯温升不大于85K,线圈温升不大于95K。
4. 干式铁芯电抗器能在1.35倍额定电流下长期运行。
5. 干式铁芯电抗器的噪声不大于国家标准规定定值。
6. 干式铁芯电抗器耐压水平符合JB5346-2014《高压并联电容器用串联电抗器》的规定。
7. 匹配电容器容量1kvar-20000kvar。

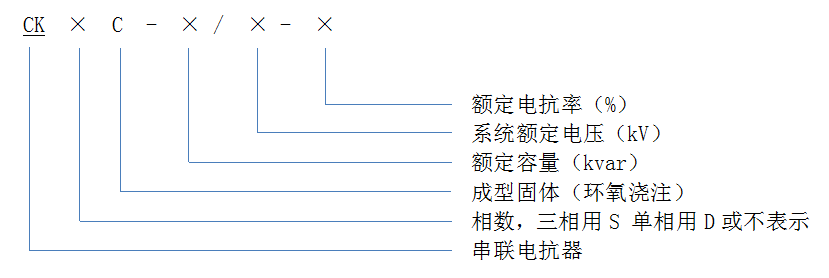

七.型号说明

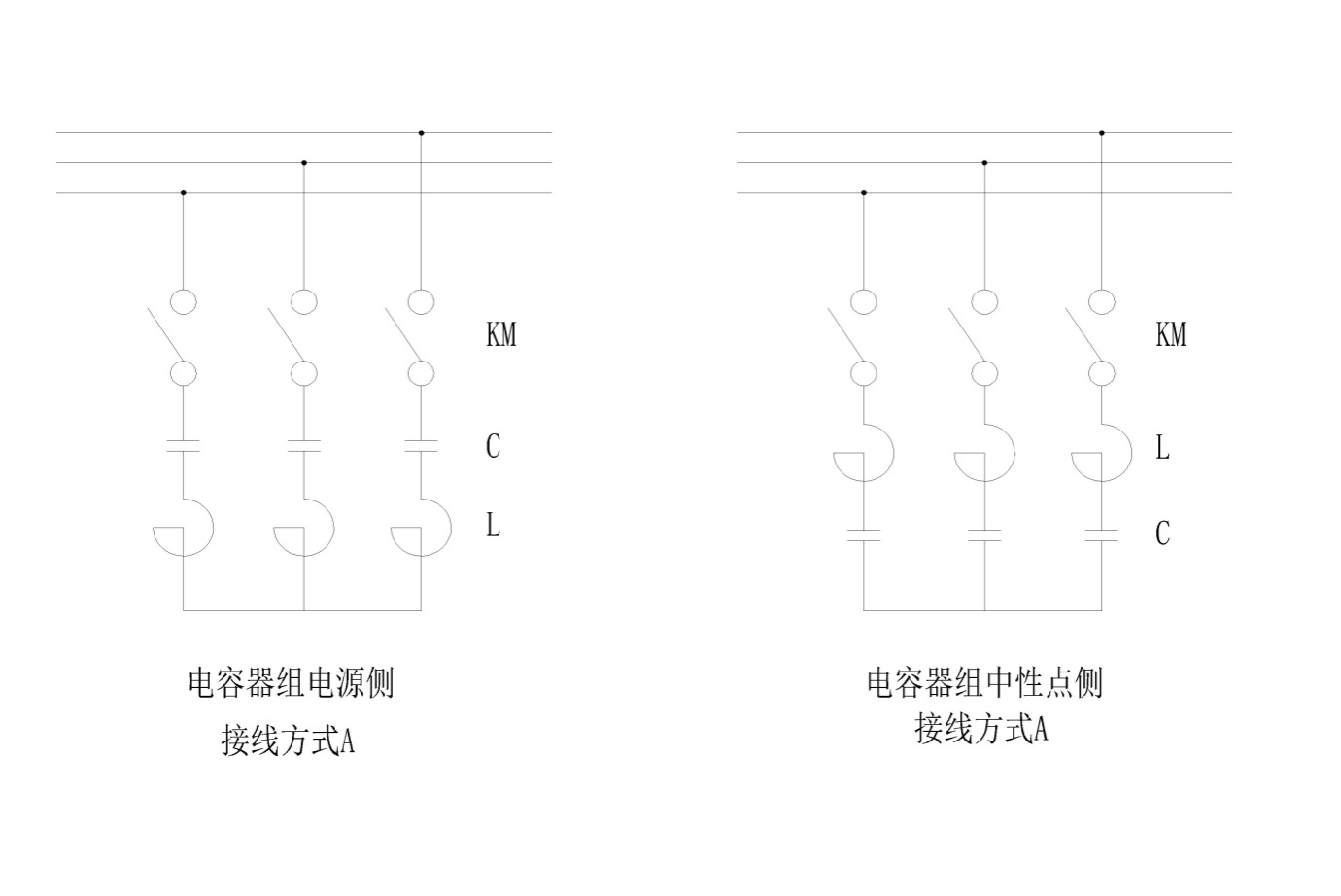

八.接线方式
