电热电容器
环境使用条件：
a.使用地区的海拔不超过1000m。
b.使用地区的环境温度：－40～＋45℃。
c.使用场所应无剧烈的机械振动，应无有害气体及蒸汽，应无导电性或爆炸性尘埃。
4.2 其他使用条件：
当电容器投入运行前，其端子间的剩余电压应不超过额定电压的10% 。当电容器涉及高相对湿度、霉菌生长迅速，腐蚀性大气、污秽、海拔超过1000m
所属分类：
关键词：
电热电容器
产品详情
1. 产品用途
本手册中的电容器适用于标称电压不大于4kV，频率为50kHz及以下的可控或可调的交流电压系统中，专门用来改善感应加热、熔化、搅拌或铸造装置，以及类似应用场合的功率因数或回路特性的户内电容器单元和电容器组。
2. 产品型号及含义
3. 产品结构
3.1电容器主要有外壳、接线导杆和心子等部分构成。
3.2外壳由铝板弯焊而成，壳内装有电容器心子，其间充满着电气性能优良的绝缘油，壳体两端焊有供安装吊运的支架，壳盖上装有用硅橡胶密封的、瓷套支撑的接线导杆。
3.3电容器心子由数拾个元件，按设计规定的方式通过绝缘衬垫、夹板等迭装成整体，冷却水管直接和元件极板焊成一体。
4. 使用条件
4.1安装地点海拔不超过1000m。
4.2室内空气温度范围-40～+45℃。
4.3再通电时的剩余电压不超过额定电压的10%。
4.4冷却水进口压力不超过0.4Mpa，进口水温不超过30℃，冷却水流量不低于6L/min,冷却水应为不含杂质的软水，PH值应为6～9。
5.主要技术性能及数据
5.1产品标准
GB/T3984.1感应加热装置用电力电容器第一部分总则（等同采用IEC60110.1感应加热装置用电力电容器第一部分总则）。
5.2电容器端子间（极间）能承受2.0UN的工频试验电压历时10s。
5.3端子均与外壳绝缘的电容器，端子与外壳之间应承受2.15UN最小为2000V的工频试验电压历时10s。
5.4电容量偏差范围：不大于额定值的-5%～+10%。
5.5在工频额定电压下，电容器损耗角正切值（tgδ）应不大于0.0008
5.6过负荷：电容器能在额定电压及1.15倍额定电流下连续运行，同时能在1.05倍额定电压下，每24小时运行不超过12小时。

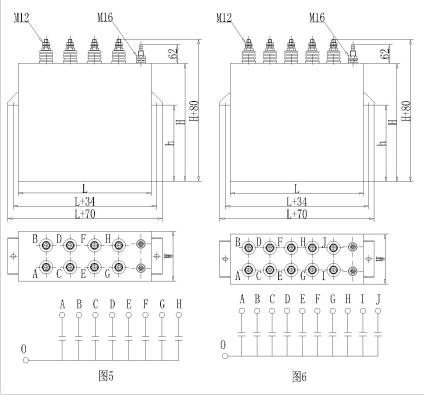

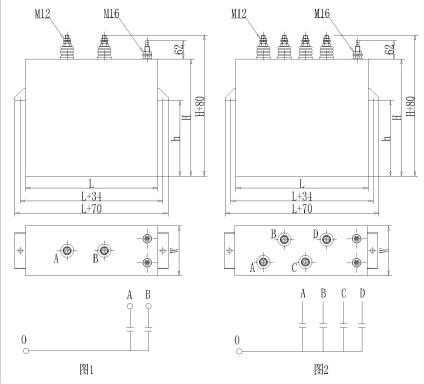

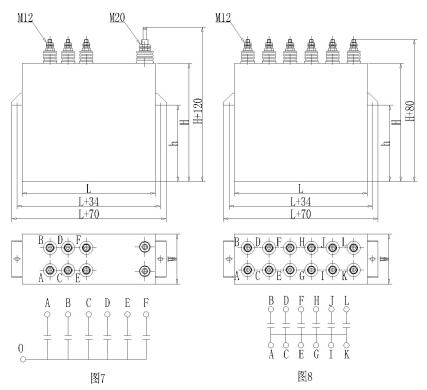

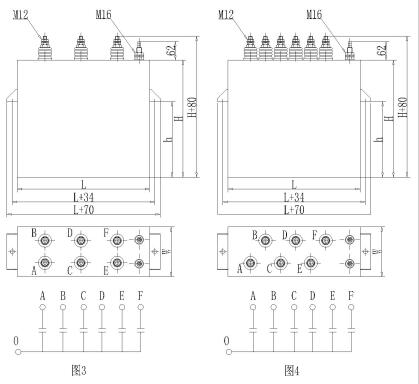

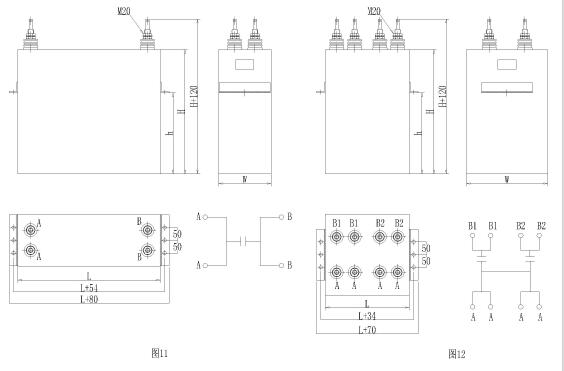

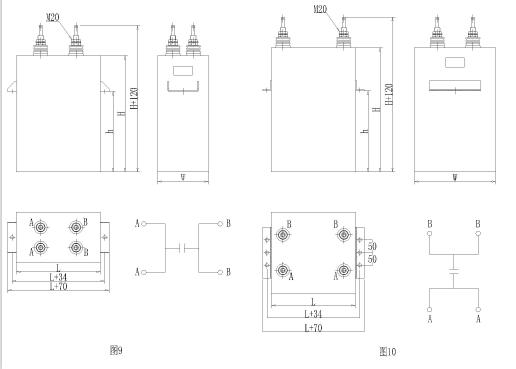

5.7电容器主要技术数据及外形尺寸（见附表及附图1～9）。
附表 电容器型号、规格、额定值及外形尺寸
|
序号 |
电容器型号 |
额定值 |
外形尺寸 |
重量（kg） |
图号 |
||||||||
|
UN （kV） |
QN (kvar) |
IN (A) |
CN |
fN (kHz) |
L |
W |
h |
H |
|||||
|
(ｕF) |
分组 |
||||||||||||
|
1 |
RFM0.375-500-1S |
0.375 |
500 |
1333 |
565.9 |
6 |
1.0 |
400 |
165 |
230 |
350 |
36 |
4 |
|
2 |
RFM0.375-500-2.5S |
0.375 |
500 |
1333 |
226.4 |
6 |
2.5 |
337 |
127 |
230 |
350 |
23 |
3 |
|
3 |
RFM0.75-360-1S |
0.75 |
360 |
480 |
101.9 |
2 |
1.0 |
337 |
127 |
180 |
270 |
18 |
1 |
|
4 |
RFM0.75-500-2.5S |
0.75 |
500 |
666.7 |
56.59 |
4 |
2.5 |
337 |
127 |
180 |
270 |
18 |
2 |
|
5 |
RFM0.75-560-4S |
0.75 |
560 |
746.7 |
39.61 |
4 |
4.0 |
337 |
127 |
180 |
270 |
18 |
2 |
|
6 |
RFM0.75-640-8S |
0.75 |
640 |
853.3 |
22.64 |
4 |
8.0 |
337 |
127 |
180 |
270 |
18 |
2 |
|
7 |
RFM0.75-1000-1S |
0.75 |
1000 |
1333 |
282.9 |
6 |
1.0 |
350 |
165 |
230 |
350 |
28 |
3 |
|
8 |
RFM20.75-1000-1S |
0.75 |
1000 |
1333 |
282.9 |
6 |
1.0 |
350 |
165 |
200 |
300 |
25 |
3 |
|
9 |
RFM0.75-2000-1S |
0.75 |
2000 |
2667 |
565.9 |
10 |
1.0 |
440 |
207 |
300 |
390 |
48 |
6 |
|
10 |
RFM0.9-2000-2S |
0.9 |
2000 |
2222 |
196.5 |
6 |
2.0 |
350 |
165 |
175 |
350 |
30 |
7 |
|
11 |
RFM0.9-2000-6S |
0.9 |
2000 |
2222 |
65.50 |
6 |
6.0 |
350 |
165 |
175 |
210 |
18 |
7 |
|
12 |
RFM0.9-2000-10S |
0.9 |
2000 |
2222 |
39.30 |
6 |
10.0 |
350 |
165 |
175 |
350 |
30 |
7 |
|
13 |
RFM1.0-1000-0.5S |
1.0 |
1000 |
1000 |
318.3 |
6 |
0.5 |
400 |
165 |
230 |
350 |
36 |
4 |
|
14 |
RFM1.0-1000-1S |
1.0 |
1000 |
1000 |
159.2 |
6 |
1.0 |
350 |
165 |
200 |
300 |
25 |
3 |
|
15 |
RFM1.0-2000-0.5S |
1.0 |
2000 |
2000 |
636.7 |
10 |
0.5 |
440 |
207 |
300 |
390 |
47 |
6 |
|
16 |
RFM1.2-1000-0.5S |
1.2 |
1000 |
833.3 |
221.0 |
6 |
0.5 |
400 |
165 |
230 |
350 |
36 |
4 |
|
17 |
RFM1.2-1000-1S |
1.2 |
1000 |
833.3 |
110.5 |
6 |
1.0 |
350 |
165 |
200 |
300 |
25 |
3 |
|
18 |
RFM1.2-1200-0.7S |
1.2 |
1200 |
1000 |
189.5 |
6 |
0.7 |
350 |
165 |
230 |
350 |
28 |
3 |
|
19 |
RFM1.2-2000-0.5S |
1.2 |
2000 |
1667 |
442.1 |
8 |
0.5 |
440 |
207 |
300 |
390 |
47 |
5 |
|
20 |
RFM1.2-2000-1S |
1.2 |
2000 |
1667 |
221.0 |
8 |
1.0 |
400 |
165 |
230 |
350 |
36 |
5 |
|
21 |
RFM1.4-1000-0.5S |
1.4 |
1000 |
714.3 |
162.4 |
6 |
0.5 |
400 |
165 |
230 |
350 |
36 |
4 |
|
22 |
RFM1.4-2000-0.5S |
1.4 |
2000 |
1429 |
324.8 |
8 |
0.5 |
440 |
207 |
300 |
390 |
47 |
5 |
|
23 |
RFM1.5-2000-1S |
1.5 |
2000 |
1333 |
141.5 |
6 |
1.0 |
355 |
165 |
325 |
500 |
43 |
7 |
|
24 |
RFM1.5-3000-0.5S |
1.5 |
3000 |
2000 |
424.4 |
1 |
0.5 |
355 |
200 |
490 |
745 |
65 |
9 |
|
25 |
RFM1.6-2000-0.5S |
1.6 |
2000 |
1250 |
248.7 |
6 |
0.5 |
390 |
207 |
300 |
430 |
46 |
3 |
|
26 |
RAM1.6-3778-0.35S |
1.6 |
3778 |
2361 |
671.1 |
1 |
0.35 |
330 |
320 |
475 |
800 |
110 |
9 |
|
27 |
RAM1.7-2260-0.5AF |
1.7 |
2000 |
1329 |
248.9 |
6 |
0.5 |
390 |
207 |
300 |
430 |
46 |
8 |
|
28 |
RAM1.7-3000-0.3AF |
1.7 |
3000 |
1765 |
550.7 |
6 |
0.3 |
390 |
207 |
540 |
680 |
72 |
8 |
|
29 |
RFM1.8-3000-1S |
1.8 |
3000 |
1667 |
147.4 |
8 |
1.0 |
390 |
165 |
300 |
430 |
36 |
5 |
|
30 |
RAM1.8-3787-0.3S |
1.8 |
3787 |
2104 |
620.1 |
1 |
0.3 |
330 |
320 |
475 |
800 |
110 |
9 |
|
31 |
RFM2.0-1500-0.5S |
2.0 |
1500 |
750 |
119.4 |
6 |
0.5 |
330 |
200 |
680 |
300 |
51 |
7 |
|
32 |
RFM2.0-2000-0.5S |
2.0 |
2000 |
1000 |
159.2 |
1 |
0.5 |
330 |
200 |
400 |
520 |
45 |
9 |
|
33 |
RFM2.0-2000-1S |
2.0 |
2000 |
1000 |
79.6 |
6 |
1.0 |
400 |
165 |
230 |
350 |
36 |
4 |
|
34 |
RFM32.5-2000-0.3S |
2.5 |
2000 |
800 |
169.8 |
1 |
0.3 |
330 |
200 |
600 |
760 |
64 |
9 |
|
35 |
RFM2.5-2000-0.3S |
2.5 |
2000 |
800 |
169.8 |
6 |
0.3 |
330 |
200 |
600 |
920 |
77 |
3 |
|
36 |
RFM2.5-2000-0.5S |
2.5 |
2000 |
800 |
101.9 |
1 |
0.5 |
330 |
200 |
440 |
570 |
48 |
9 |
|
37 |
RAM2.5-3000-0.3AF |
2.5 |
3000 |
1200 |
254.6 |
6 |
0.3 |
390 |
207 |
440 |
680 |
70 |
8 |
|
38 |
RFM2.5-4000-0.4S |
2.5 |
4000 |
1600 |
254.6 |
1 |
0.4 |
330 |
320 |
475 |
800 |
110 |
10 |
|
39 |
RFM32.9-2000-0.3S |
2.9 |
2000 |
689.6 |
126.2 |
1 |
0.3 |
330 |
200 |
600 |
760 |
63 |
9 |
|
40 |
RFM2.9-3000-0.3S |
2.9 |
3000 |
1034 |
189.2 |
1 |
0.3 |
330 |
200 |
600 |
920 |
80 |
9 |
|
41 |
RFM3.0-3000-0.5S |
3.0 |
3000 |
1000 |
106.1 |
6 |
0.5 |
330 |
200 |
100 |
780 |
64 |
7 |
|
42 |
RAM3.0-5400-0.3S |
3.0 |
5400 |
1800 |
318.3 |
1 |
0.3 |
560 |
207 |
570 |
820 |
116 |
11 |
|
43 |
RFM3.0-6000-0.5S |
3.0 |
6000 |
2000 |
212.2 |
1 |
0.5 |
330 |
290 |
100 |
78 |
91 |
10 |
|
44 |
RFM33.2-2000-0.3S |
3.2 |
2000 |
625 |
103.6 |
1 |
0.3 |
330 |
200 |
600 |
760 |
64 |
9 |
|
45 |
RFM3.2-3000-0.3S |
3.2 |
3000 |
937.5 |
155.4 |
1 |
0.3 |
330 |
200 |
600 |
920 |
80 |
9 |
|
46 |
RFM3.6-6000-0.5S |
3.6 |
6000 |
1667 |
254.6 |
1 |
0.5 |
330 |
320 |
475 |
800 |
110 |
10 |
|
47 |
RFM3.8-2000-0.2S |
3.8 |
2000 |
526.3 |
110.2 |
1 |
0.2 |
330 |
320 |
600 |
800 |
109 |
10 |
|
48 |
RFM3.8-3000-0.3S |
3.8 |
3000 |
789.5 |
110.2 |
1 |
0.3 |
330 |
200 |
600 |
920 |
80 |
9 |
|
49 |
RFM4.0-3000-0.4S |
4.0 |
3000 |
750 |
74.6 |
1 |
0.4 |
330 |
320 |
335 |
660 |
87 |
10 |
|
50 |
RFM4.0-3000-0.5S |
4.0 |
3000 |
750 |
59.7 |
1 |
0.5 |
330 |
320 |
235 |
560 |
75 |
10 |
|
51 |
RFM4.0-7500-0.4S |
4.0 |
7500 |
1875 |
186.5 |
2 |
0.4 |
390 |
330 |
515 |
840 |
138 |
12 |
