高压柱上式无功补偿装置

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
1
产品描述

1产品用途及特点
GWBJ柱上式高压无功自动补偿装置(以下简称装置)适用于10kV和6kV配电架空线路,能够提供合理的无功补偿,减少线路损耗,提高功率因数,改善电压质量;也可用于小型化终端变电所10kV或6kV无功补偿。
本装置符合JB/T10558-2006《柱上式高压无功补偿装置》、DL/T604-1996《高压并联电容器装置订货技术条件》等标准。
本装置可根据实际需要,用户可以自行设置参数,装置内的控制器实时监测线路的无功和电压状态,并根据设定的无功、电压控制策略进行判断、分析,实现高压并联电容器组的自动投切。同时本装置具有完善的保护功能,如母线短路速断保护、电容器极间短路短延时保护、电容器过流短延时保护、过电压保护、欠电压保护、缺相保护(定货时可选)和拒动保护等功能,同时还具有抄表功能。
本装置采用的真空接触器完全满足国标GB7675-87对电容器投切的要求,具有触头分合闸特性好,消弧能力强,寿命长等特点。高压并联电容器含内放电电阻,配外置跌落式熔断器,安全可靠。选用户外型高压电容器自动控制器,抗干扰能力强,功能齐全,质量优良。
本装置为室 外型一体化箱式结构,安装方便,维护简单。

2使用条件
2.1海拔高度:不高于1000m;
2.2风速:不大于35m/s;
2.3地震:地震烈度不超过8度;
2.4日照:最大幅度为0.1w/cm2;
2.5周围空气温度:上限+45℃,下限-40℃;
2.6安装场所:无有害气体和蒸气,无导电性或爆炸性尘埃;
2.7安装倾斜度不超过5度。

3型号含义和产品规格
3.1型号定义:

例:    GWBJ10-200-PQY:柱上式高压无功补偿装置、10kV电压等级、额定容量200kvar电容器1组、无线射频方式通讯、5组控制策略、电容器星形接线。
3.2产品规格及主要技术数据



序号

型   号

额定
电压
kV

电容器组
额定电压
kV

额定
容量
kvar

额定
电流
A

电容量
偏差

允许
稳态过
电压

允许
稳态过
电流

并联电容器型号

电容器数量

1

GWBJ10-100

10

11

100

5.2



0~10%



1.1Un
24h中8h



1.3In

BM11-100-3W

1

2

GWBJ10-200

10

11

200

10.5

BM11-200-3W

1

3

GWBJ10-300

10

11

300

15.7

BM11-300-3W

1

4

GWBJ10-600

10

11

600

31.5

BM11-300-3W

2

5

GWBJ10-900

10

11

900

47.2

BM11-300-3W

3

6

GWBJ6-100

6

6.6

100

8.7

BM6.6-100-3W

1

7

GWBJ6-200

6

6.6

200

17.5

BM6.6-200-3W

1

8

GWBJ6-300

6

6.6

300

26.4

BM6.6-300-3W

1

9

GWBJ6-600

6

6.6

600

52.5

BM6.6-300-3W

2

10

GWBJ6-900

6

6.6

900

78.7

BM6.6-300-3W

3

注:表中所列仅为部分型号,实际选型时,可按照型号定义中的项目,自由组合。

4.结构和工作原理

4.1本装置由跌落式熔断器、氧化锌避雷器、电压互感器型电源变压器、电容器投切专用高压真空接触器、电流互感器、高压并联电容器、户外高压电容器自动控制装置及箱体等组成。 4.2工作原理 图1为单组电容器的电气原理图,供参考。具体请查阅产品的随机资料。 WZK为自动控制器,通过连续测量UV相的电压(TVB)和W相的系统电流(TA1),得到系统的电压水平、功率因素及无功需求,并根据设定的控制策略,通过KM真空接触器控制电容器的投入与切除。

图1 电气原理图(单组参考)



TVB

大容量电压互感器

FV1

配电型氧化锌避雷器

WZK

户外高压电容器装置自动控制器

FV2

电容型氧化锌避雷器

KM

交流高压真空接触器

DR

跌落式熔断器

TA1

户外开启式高压电流互感器

C

高压并联电容器

TA2

套管式电流互感器

FU

低压控制保护熔断器

4.3二次接线
图2是单组电容器规格的二次接线图,供参考,具体应以产品随机所附资料为准。
SB1和SB2为手动操作按钮,WZK-1和WZK-2是由WZK提供的投切控制触点。当SB1或WZK-1闭合时,KM吸合,电容器投入;当SB2或WZK-2断开时,KM释放,电容器切除。CTa、CTc采集电容器的电流,监视电容器的投入并侦测电容器是否存故障。
HXD是投入指示灯,LXD是切除指示灯,位于装置的下部,便于地面人员的观察。

图2  二次接线(单组参考)

4.4主要电器设备
4.4.1电容器
本装置选用本公司生产的BFM或BAM全膜高压并联电容器,电容器内置放电电阻。
注意:尽管电容器退出运行5分钟后电容器电荷通过放电电阻已泄放至50V以下,但仍不能用手触摸电容器,而应该用带绝缘手柄的接地棒短接电容器两各接线端子进行放电,并将其端子可靠接地后,才能触及电容器。
详见电容器使用说明书。
4.4.2户内交流高压真空接触器
交流高压真空接触器是新一代电容器投切设备,其技术指标满足国标GB7675-87《交流高压真空断路器的开合电容器组试验》要求,且寿命长,在额定电流下可达20万次。这对于用于无功补偿时的频繁投切,是很重要的。
详见真空接触器使用说明书。
如用户需要,也可选用六氟化硫负荷开关或柱上式真空开关。
4.4.3户外高压电容器自动控制装置
WZK户外高压电容器自动控制器,采用微电脑技术实现,通过实时采样系统电压和系统电流,按时间、电压、功率因数及其组合等策略自动投切电容器,投切范围可由用户根据线路实际情况任意设置,以达到最佳补偿效果。同时,自控器设置有过电压保护、欠电压保护和过流保护及延时功能,其整定值可根据需要设置。当电容器内部故障而出现过电流跳闸后自控器将自行闭锁。控制器可进行事件记录,并备有通讯接口,通以有线或无线的方式,与外部智能设备通讯。
详见随产品所附的控制器说明书。
4.4.4氧化锌避雷器
HY5WS型氧化锌避雷器作雷击过电压保护之用,用于保护控制电源变压器和真空接触器。HY5WR型氧化锌避雷器为电容器保护之用,作操作过电压保护。
主要技术参数见下表:

氧化锌避雷器主要技术参数

型  号

避雷器
额定
电压(kV)

系统
额定
电压(kV)

持续
运行
电压
(kV)

直流
1mA
参考电压
(kV)峰值

雷电冲击电流残压峰值(kV)

操作冲击电流残压峰值(kV)

2ms
方波通流
容量(A)

HY5WS-10/30

10

6

8.0

15.0

30

25.5

75

HY5WS-17/50

17

10

13.6

26

50

42.5

75

HY5WR-10/27

10

6

8.0

13.8

27

20.8

400

HY5WR-17/45

17

10

13.6

24

45

38.3

400

4.4.5电压互感器型变压器

由该元件提供低压操作电源,又兼作电压互感器提供线路电压取样,变比为10/0.22kV或6/0.22kV,准确度为1级。

4.4.6跌落式熔断器

RW10-10F跌落式熔断器,爬电比距≥25mm/KV,额定开断容量为100MVA。熔丝选用国家资源部推广的新型“T”型熔体,具有优良的熔断特性。熔丝额定电流应不小于1.5 倍装置的额定电流,但不宜过大,应满足下列要求:根据安装处最大短路电流,查熔丝的安/秒特性曲线,其熔断时间应小于0.15秒。

4.4.7电流互感器(功率因数采样用)

LZKW-10型电流互感器出厂工频耐压为35kV,1分钟通过(美国国家标准),该互感器结构合理,测量精度高。安装方便,使用寿命长。

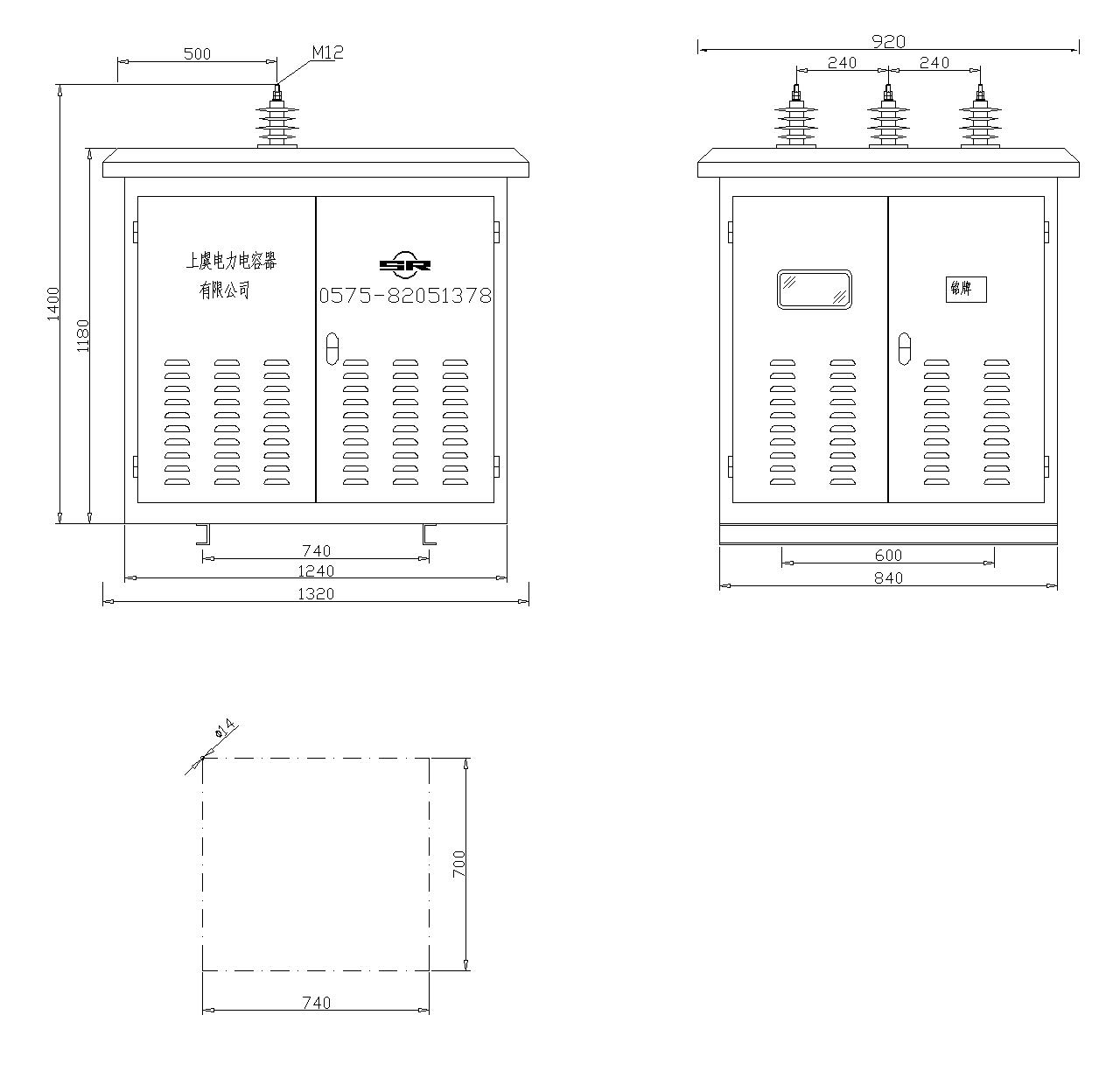

图 3  箱体尺寸示意

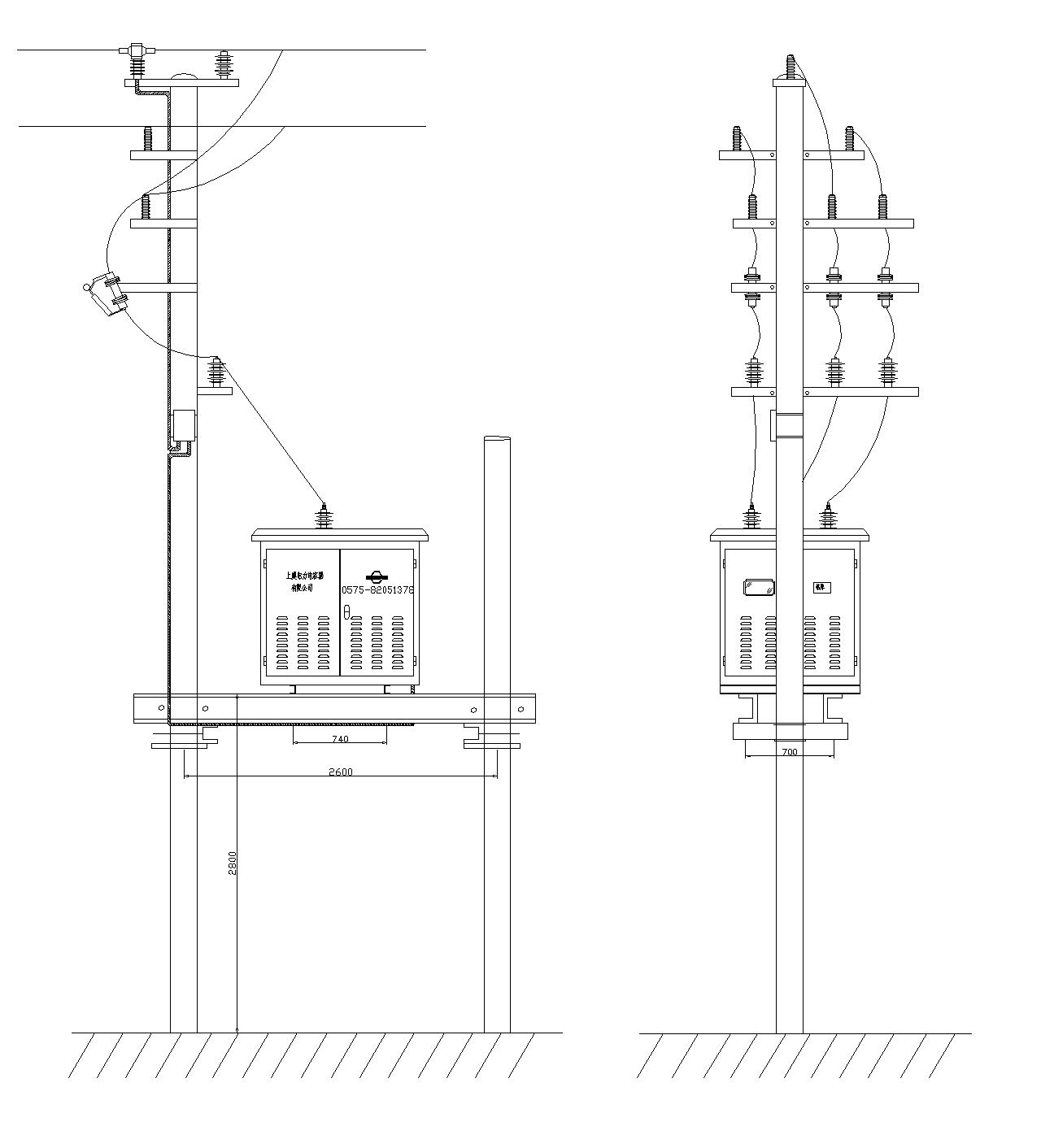

图 3   外部接线示意
