电容器保护单元

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
1
产品描述

1、产品说明:

SCPI系列保护单元,是为高压并联电容器无功补偿装置设计的的专用保护单元,基于微处理机技术开发研制,通过连续实时采样与电容器运行相关的各个电参量,经过逻辑分析,判断电容器的运行状况;当检测到异常时,适时切除电容器或向上位控制系统报警,从而保证电容器的运行安全。

2、保护项目

◆欠压保护:当母线电压低于欠压设定值并达到设定的延时时间;
◆过压保护:当母线电压高于过压设定值并达到设定的延时时间;
◆谐波保护:当母线电压的谐波总畸变率超过谐波保护设定值并达到设定的延时时间;
◆过流保护:当电容器组的电流超过过流设定值并达到设定的延时时间;
◆速断保护:当电容器组的电流超过速断设定值并达到设定的延时时间(二段式过流);
◆开口三角电压保护:当单星形接线的开口三角零序电压值超过设定值并达到设定的延时时间;
◆中心点不平衡电流保护:当双星形接线的中心点不平衡电流超过设定值并达到设定的延时时间;
◆相差动电压保护:提供三组(三相)不平衡电压保护。当任一相的差动电压超过设定值并达到设定的延时时间,保护动作。
◆桥差电流保护:提供三组(三相)不平衡电流保护。当任一相的桥差电流超过设定值并达到设定的延时时间,保护动作。
保护发生时,出口继电器动作,切除电容器,或通知上位控制系统。具体请参考后面的保护章节。

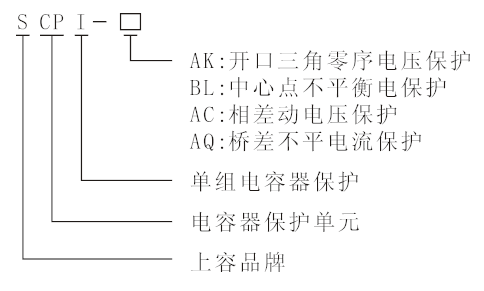

3、型号定义



4、安装尺寸:

SCPI 为柜体面装式,外观如图1。尺寸:160mm宽、80mm高、产品本体95.5mm深。
安装时,预先在安装平面上开孔,开孔示意如图2。



图 2  开孔尺寸



5、接线端子

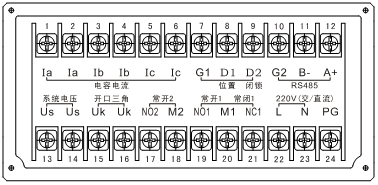

保护单元背部接线端子如图:
1、SCPI-AK端子



SCPI—AK 出线安排
