低压柱上式无功补偿装置

环境使用条件:
a.使用地区的海拔不超过1000m。
b.使用地区的环境温度:-40~+45℃。
c.使用场所应无剧烈的机械振动,应无有害气体及蒸汽,应无导电性或爆炸性尘埃。
4.2 其他使用条件:
当电容器投入运行前,其端子间的剩余电压应不超过额定电压的10% 。当电容器涉及高相对湿度、霉菌生长迅速,腐蚀性大气、污秽、海拔超过1000m


关键词:

低压柱上式无功补偿装置

产品详情

1.概述

GWB0.4系列柱上式低压无功补偿装置是我公司研制开发的新技术产品,采用优质自愈式低压并联电容器、电容器投切专用开关、先进的智能投切控制器,封装在不锈钢箱体中,适合户外安装。

主要特点:
1.1集中采集、分组补偿;
1.2可选三相共补、分相补偿,或共补分补共存的混合补偿投切;
1.3采用循环投切、编码投切等补偿控制技术,各分组均衡使用,容量组合灵活,故障率低;
1.4按无功就地平衡原则,以无功功率作为直接控制量;
1.5采用电容器投切专用接触器,或智能复合开关;
1.6具有完善的保护:过压、欠压、过流、缺相等;
1.7可选通讯功能,可以远程通讯(GPRS)。


2.使用条件

2.1环境温度: -25℃ 至 +55℃
2.2海拨高度:  不超过2000M
2.3相对湿度(在环境温度40℃):  空气湿度不超过90%
2.4大气压力: 79.5-106.0kPa
2.5环境条件: 介质无导电尘埃
2.6安装倾斜度: 不大于10度


3.技术参数

3.1基本技术参数
3.1.1额定输入模拟量:
额定输入电压模拟量:    380V/AC±20%;
额定输入电流模拟量:    0~5A/AC。
3.1.2测量精度:
电压:    0.5级
电流:    1.0级
功率因数:    1.5级
无功功率:    2.0级
时钟误差:    <1秒/天
3.1.3控制物理量:    无功功率Q
3.1.4控制器功耗:    ≤15VA
3.1.5分组数量:  2~12组;当采用分相补偿时,最后一组为分相补偿组。
3.1.6单组容量(三相):    10~50kvar
3.1.7通讯方式:    GPRS(可选)
3.1.8控制方式:    手动、自动
3.1.9投切开关:  电容器专用接触器、智能复合开关(可选);
3.1.10自动延时功能
电容器投切延时:    10~120秒,可设定;
同组电容投切间隔:    ≥300秒。
3.1.11过压/欠压保护功能
电压≤设定下限(0.65~0.93UN范围内设定)时,欠无功不投,已投的全切(顺序切除);
电压>设定上限(1.0~1.15UN范围内设定)时,欠无功不投,已投的全切(顺序切除);
3.1.12自检复归功能:每次上电后,控制器进行自检并复归输出回路使之处于断路状态。
3.1.13投切方式:自动循环投切,即先接通的先分断,后分断的后接通,使电容器组轮流工作;
3.1.14安全保护功能:
3.1.15短路保护:由空气断路器保护;
3.1.16缺相保护(三相采样接入时):当线电压低于65%额定值时,视为断相,由控制器切除输出回路;
3.1.17绝缘等级:在正常大气条件下,大于5MΩ。
3.1.18数据存贮容量:参考控制器手册;
3.1.19数据存贮天数:参考控制器手册;
3.1.20投切历史记录:参考控制器手册。
3.2技术特点
3.2.1控制物理量:无功功率,无补偿呆区,小负荷不产生投切振荡。
3.2.2自动识别相序功能:当输入B、C相电压和A相电流正确接线后,电流互感器的次级接线端S1和S2可以任意接入而不会影响控制器的正确工作。
3.2.3编码投切功能:可实现循环投切和编码方式(当各分组容量不同时)。
3.2.4多种补偿方式:可分组、分相或混合补偿(可选)。
3.3装置结构
GWB0.4系列补偿装置的箱体采用不锈钢板经弯制焊接而成,箱体顶部设有防雨晒罩。箱体底部开有通风孔,箱体正面与侧面设有可开启不小于90度的门。
装置的外形尺寸见下图:



1. 装置外观尺寸



常用配置的尺寸:                                                                                                                                                                                                                  单位:mm

序号

分组数

宽W

高H

深D

1

2

400

650

300

2

3

475

650

300

3

4

550

650

300

4

6

700

650

300

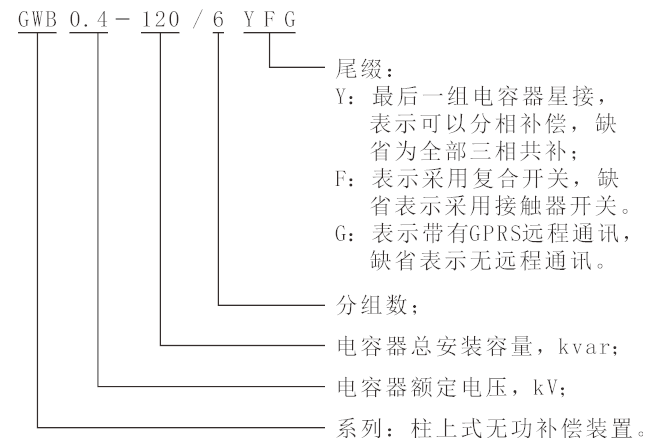

4.型号命名

4.1命名

4.2订货须知

用户应首先根据需补偿线路(设备)的有功容量P(kW),补偿前的功率因数COSФ1,补偿后的功率因数COSФ2,按下式计算出需补偿的无功容量Qc

再根据实际负荷需要选取补偿的分组数及分组容量(分组容量优选值为10、15、20、25、30、40、50kvar),然后本系列的命名规则给出补偿装置的规格号。

这是理论计算的容量,一般情况下按此计算值选择电容器容量就可以了。若要精确计算,还需要考虑电容器的额定电压。因为电容器的额定容量(即装机容量),是在电容器的额定电压下的容量,而上式计算的容量,是指线路实际运行电压下所需的补偿电容器容量,两者并不等同。两者之间的关系为:

当有串联电抗器存在时,电容器的实际输出容量,还要减去被电抗器所消耗的那部分。计算装机容量时,则应加上电抗器的容量。
