干式空心串联电抗器

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
1
产品描述

一.产品用途

干式空心串联电抗器适用于6、10、35kV电力系统中,与并联电容器串联连接,用于抑制电网电压波形畸变,从而改变电网质量和保证电力系统安全运行;抑制流过电容器组的谐波电流和限制合闸涌流,从而保护电容器使之安全可靠地运行。



二. 使用环境条件

1.  使用地点:户外或户内,户内使用应注意通风散热。
2.  环境温度:-40~45℃。
3.  相对湿度:月平均不超过90%,日平均不超过95%。
4.  最大风速:不超过30m/s。
5.  海拔高度:不超过1000m(超过1000m在订货时说明)。
6.  抗震能力:能承受烈度为8度的地震。
7.  安装运行地区应无剧烈震动或颠簸。
8.  安装运行地区应无有害气体、蒸汽、导电性或爆炸性尘埃。
(如有特殊要求,请在定货时注明。)



三. 执行标准

1.  GB/T1094.6-2011《电力变压器 第6部分:电抗器》
2.  JB5346-2014《高压并联电容器用串联电抗器》
3.  IEC280-1987《电抗器标准》
4.  DL462-92《高压并联电容器用串联电抗器订货技术条件》



四. 产品结构

1.  电抗器采用干式空心结构,避免油浸式电抗器发生漏油、易燃等缺点,维护简单,运行安全,无铁心,不存在铁磁饱和,电感值不会随电流变化而变化,线性度好,噪声低。
2.  电抗器由环氧树酯浸渍过的无纬玻璃丝带对线圈进行包封,电抗器线圈采用绝缘性能优良的聚酯薄膜及玻璃丝作为导线的匝间绝缘。
3.  电抗器表面覆盖有耐紫外线辐射的硅有机漆,具有良好的耐户外气候条件性能。
4.  电抗器用聚酯玻璃引拔棒作为轴向散热气道,具有良好的散热性能。
5.  电抗器在温升计算时,考虑了热点的最高温度,并留有相当的裕度,从而保证了电抗器的长期安全运行。
6.  由于电抗器采用多层并联结构,线圈的轴向电应力为零,在稳态工作电压下,沿线圈轴向高度方向的电压分布均匀。
7.  由于电抗器采用浸渍环氧树酯的无纬玻璃丝带进行包封,线圈经固化处理后具有良好的整体性,电抗器在整个使用寿命期间噪声水平低于60dB。
8.  电抗器采用截面很小的铝导线(Φ1.5~Φ5)作为线圈导线,有效地降低了谐波状态下导线中的涡流损耗。
9.  由于电抗器采用浸渍环氧树酯的无纬玻璃丝带对线圈进行包封,在电抗器通过短路电流时所产生的巨大机械力由包封承受,从而使整个线圈具有极高的抗短路电流能力。
10.  电抗器导电部分均用氩弧焊焊接,机械结构上无紧固零件,大大提高了运行可靠性。
11.  整个电抗器结构简单紧凑、能长期运行在户外气候条件下,没有设备维护的要求。



五. 主要订货参数

1.  额定频率;
2.  系统电压;
3.  配套电容器组额定容量;
4.  配套电容器的额定电压;
5.  电抗器额定电抗或电抗率;
6.  绝缘水平;
7.  绝缘耐热等级;
8.  使用地点:户内或户外;
9.  安装方式及进出线夹角;
10.  其它特殊要求。

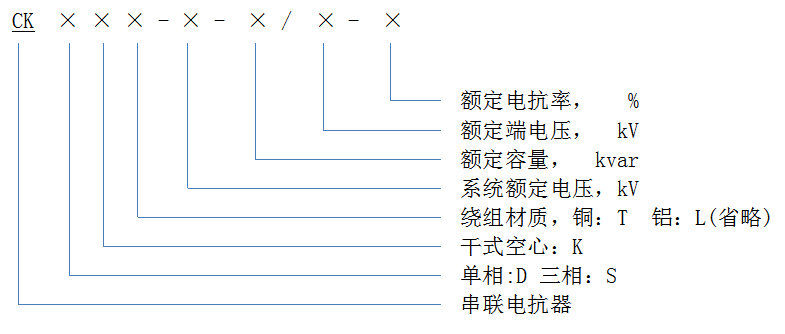

六. 型号意义

七. 技术参数及外形尺寸

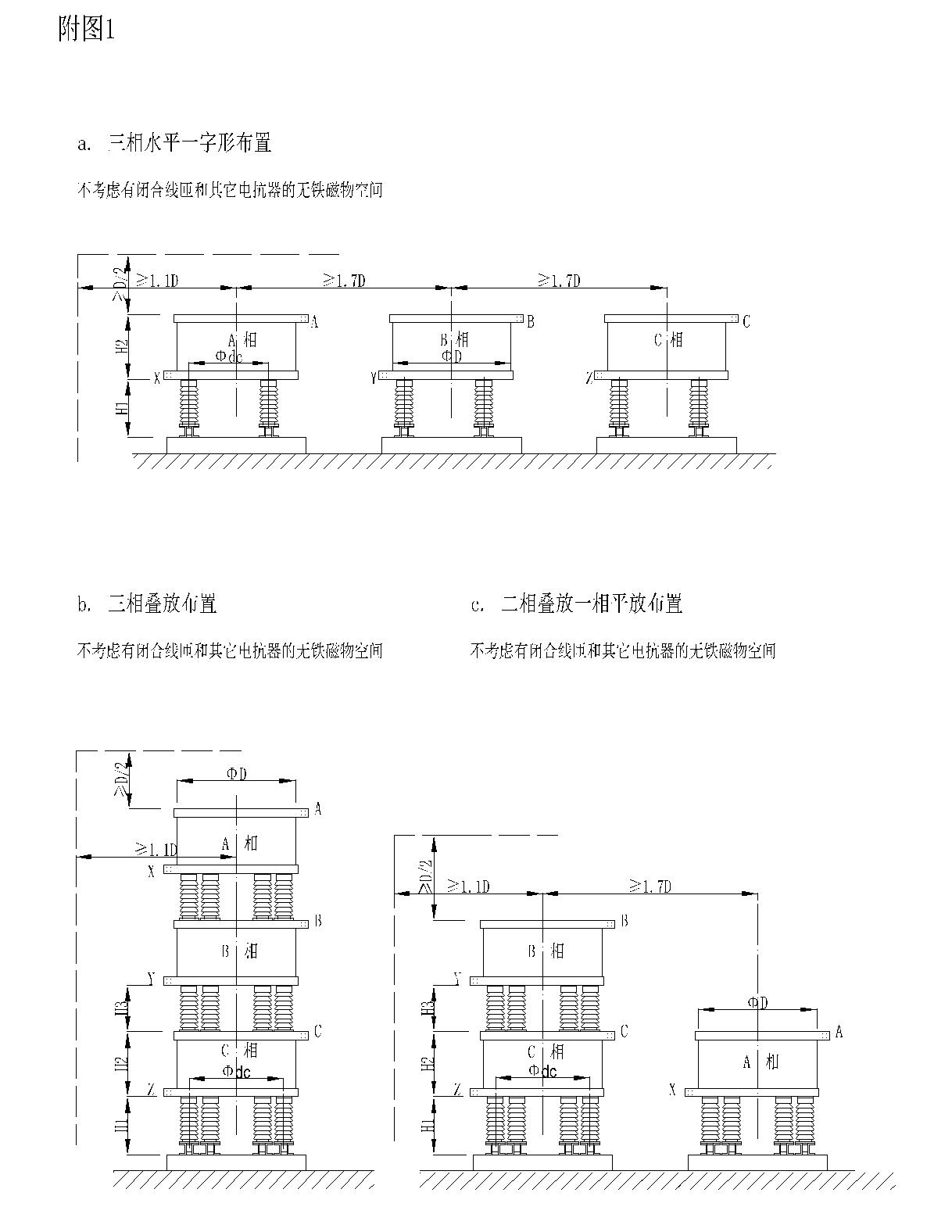

CKDK干式空心串联电抗器技术参数(安装方式:1为三相平放或二叠一平,2为三相叠放)表1

型号

系统电压 并联电器参数 额定容量 额定电流 额定电抗 电抗率 安装方式



外径

ΦD

安装中径φdc

对地高H1 线圈高H2 相间距H3 支点 线圈重量
额定容量 额定电压
kV kvar kV kvar A Ω %





mm mm mm mm mm kg
CKDK-6-20/0.191-5 6 1200 6.6/√3 20 105 1.82 5 1 790 600 477 618



3 75
2 890 700 477 559 314 4 75
CKDK-6-24/0.229-6 24 2.19 6 1 690 500 477 765



3 90
2 890 700 477 603 314 4 90
CKDK-6-48/0.499-12 7.2/√3 48 96.2 5.19 12 1 740 600 477 904



3 135
2 1000 800 627 603 314 4 125
CKDK-6-25/0.191-5  1500 6.6/√3 25 131.2 1.45 5 1 690 500 477 953



3 95
2 870 700 477 717 314 4 85
CKDK-6-30/0.229-6 30 1.74 6 1 690 500 477 1046



3 105
2 890 700 477 790 314 4 110
CKDK-6-60/0.499-12 7.2/√3 60 120.3 4.15 12 1 805 600 477 915



3 150
2 1105 900 627 737 314 4 155
CKDK-6-30/0.191-5 1800 6.6/√3 30 157.5 1.21 5 1 680 500 477 964



3 105
2 880 700 477 725 314 4 95
CKDK-6-36/0.229-6 36 1.45 6 1 795 600 477 915



3 115
2 910 700 477 628 314 4 115
CKDK-6-72/0.499-12 7.2/√3 72 144.3 3.46 12 1 825 700 477 940



3 170
2 1125 900 627 694 314 4 160
CKDK-6-40/0.191-5 2400 6.6/√3 40 210.0 0.91 5 1 800 600 477 850



3 115
2 900 700 477 735 314 4 110
CKDK-6-48/0.229-6 48 1.09 6 1 800 600 477 941



3 130
2 1000 800 627 755 314 4 125
CKDK-6-96/0.499-12 7.2/√3 96 192.4 2.59 12 1 935 800 477 902



3 205
2 1135 1000 627 694 314 4 190
CKDK-6-50/0.191-5 3000 6.6/√3 50 262.4 0.73 5 1 805 600 477 902



3 135
2 905 700 477 789 314 4 130
CKDK-6-60/0.229-6 60 0.87 6 1 780 600 477 855



3 160
2 880 700 477 733 314 4 150
CKDK-6-120/0.499-12 7.2/√3 120 240.6 2.07 12 1 980 800 497 1056



4 270
2 1125 900 627 596 314 4 275
CKDK-6-60/0.191-5 3600 6.6/√3 60 314.9 0.61 5 1 800 600 477 921



3 150
2 960 800 627 642 314 4 145
CKDK-6-72/0.229-6 72 0.73 6 1 816 600 477 1032



3 170
2 960 800 477 696 314 4 160
CKDK-6-144/0.499-12 7.2/√3 144 288.7 1.73 12 1 985 800 497 1059



3 275
2 1280 1100 627 776 314 6 250



表2

型  号 系统电压 并联电器参数 额定容量 额定电流 额定电抗 电抗率 安装方式



外径

ΦD

安装中径φdc

对地高H1 线圈高H2 相间距H3 支点 线圈重量
额定容量 额定电压
kV kvar kV kvar A Ω %



mm mm mm mm mm kg
CKDK-6-70/0.191-5 6 4200 6.6/√3 70 367.4 0.52 5 1 835 700 477 864



3 170
2 920 700 477 752 314 4 155
CKDK-6-84/0.229-6 84 0.62 6 1 835 700 477 956



3 190
2 1120 900 627 693 314 4 175
CKDK-6-168/0.499-12 7.2/√3 168 336.8 1.48 12 1 930 800 477 1310



3 300
2 1250 1100 627 768 314 6 280
CKDK-6-80/0.191-5  4800 6.6/√3 80 419.9 0.45 5 1 880 700 477 755



4 195
2 980 800 497 679 314 4 175
CKDK-6-96/0.229-6 96 0.54 6 1 800 600 477 904



3 210
2 900 700 477 793 314 4 200
CKDK-6-192/0.499-12 7.2/√3 192 384.9 1.30 12 1 960 800 497 1042



3 330
2 1225 1100 627 786 314 6 305
CKDK-10-16.7/0.318-5 10 1000 11/√3 16.7 52.5 6.04 5 1 675 500 477 817



3 85
2 975 800 477 602 314 4 80
CKDK-10-20/0.381-6 20 7.26 6 1 675 500 477 906



3 95
2 875 700 477 709 314 4 85
CKDK-10-40/0.831-12 12/√3 40 48.1 17.28 12 1 780 600 477 1188



3 142
2 1080 900 627 830 314 4 135
CKDK-10-20/0.318-5 1200 11/√3 20 63.0 5.04 5 1 670 500 477 991



3 90
2 1070 900 627 649 314 4 85
CKDK-10-24/0.831-6 24 6.05 6 1 670 500 477 991



3 100
2 1000 800 627 715 314 4 95
CKDK-10-48/0.831-12 12/√3 48 57.7 14.40 12 1 785 600 477 1178



3 150
2 1185 1000 627 763 314 4 135
CKDK-10-25/0.318-5 1500 11/√3 25 78.7 4.03 5 1 675 500 477 1035



3 100
2 890 700 477 618 314 4 85
CKDK-10-30/0.381-6 30 4.84 6 1 690 500 477 860



3 110
2 790 600 477 777 314 4 105
CKDK-10-60/0.831-12 12/√3 60 72.2 11.52 12 1 790 600 477 1006



3 160
2 1190 1000 627 772 314 4 150
CKDK-10-30/0.318-5 1800 11/√3 30 94.5 3.36 5 1 675 500 477 1050



3 105
2 1075 900 627 660 314 4 100
CKDK-10-36/0.381-6 36 4.03 6 1 690 500 477 1190



3 125
2 985 800 497 686 314 4 115
CKDK-10-72/0.831-12 12/√3 72 86.6 9.60 12 1 905 700 427 1030



3 170
2 1195 1000 627 786 314 4 160



表3

型  号 系统电压 并联电器参数 额定容量 额定电流 额定电抗 电抗率 安装方式



外径

ΦD

安装中径φdc

对地高H1 线圈高H2 相间距H3 支点 线圈重量
额定容量 额定电压
kV kvar kV kvar A Ω %



mm mm mm mm mm kg
CKDK-10-33.4/0.318-5 10 2000 11/√3 33.4 105.0 3.02 5 1 700 500 477 839



3 115
2 900 700 477 648 314 4 110
CKDK-10-40/0.381-6 40 3.63 6 1 700 500 477 897



3 125
2 1000 800 627 644 314 4 120
CKDK-10-80/0.831-12 12/√3 80 96.2 8.64 12 1 845 700 477 10690



3 220
2 1225 1000 627 720 314 6 205
CKDK-10-40/0.318-5 2400 11/√3 40 126.0 2.52 5 1 775 600 477 721



3 125
2 855 700 477 640 314 4 125
CKDK-10-48/0.381-6 48 3.02 6 1 780 600 477 798



3 140
2 955 800 497 635 314 4 135
CKDK-10-96/0.831-12 12/√3 96 115.5 7.20 12 1 855 700 477 1062



3 240
2 1175 1000 627 741 314 4 210
CKDK-10-45/0.318-5 2700 11/√3 45 141.7 2.24 5 1 760 600 477 714



3 135
2 1060 900 627 553 314 4 135
CKDK-10-54/0.381-6 54 2.67 6 1 760 600 477 783



3 150
2 940 800 477 644 314 4 140
CKDK-10-108/0.831-12 12/√3 108 129.9 6.40 12 1 960 800 497 952



3 230
2 1155 1000 627 773 314 4 215
CKDK-10-50/0.318-5 3000 11/√3 50 157.5 2.02 5 1 765 600 477 750



3 150
2 950 800 497 591 314 4 145
CKDK-10-60/0.381-6 60 2.42 6 1 790 600 477 790



3 160
2 1110 900 627 537 314 4 155
CKDK-10-120/0.831-12 12/√3 120 144.3 5.75 12 1 845 700 477 1069



3 285
2 1010 800 627 839 314 4 260
CKDK-10-60/0.318-5 3600 11/√3 60 189.0 1.68 5 1 795 600 477 1077



3 160
2 975 800 497 601 314 4 150
CKDK-10-72/0.381-6 72 2.02 6 1 795 600 477 800



3 180
2 1195 1000 627 786 314 4 160
CKDK-10-144/0.831-12 12/√3 144 173.2 4.80 12 1 920 800 477 1011



3 310
2 1165 1000 627 696 314 4 260
CKDK-10-66.7/0.318-5 4000 11/√3 66.7 209.9 1.51 5 1 875 700 477 882



3 180
2 1070 900 627 706 314 4 170
CKDK-10-80/0.381-6 80 1.81 6 1 830 600 477 742



3 200
2 1145 1000 627 725 314 4 180
CKDK-10-160/0.831-12 12/√3 160 192.5 4.32 12 1 860 700 477 1111



3 335
2 1170 1000 627 739 314 4 315



表4

型  号 系统电压 并联电器参数 额定容量 额定电流 额定电抗 电抗率 安装方式



外径

ΦD

安装中径φdc

对地高H1 线圈高H2 相间距H3 支点 线圈重量
额定容量 额定电压
kV kvar kV kvar A Ω %



mm mm mm mm mm kg
CKDK-10-70/0.318-5 10 4200 11/√3 70 220.4 1.44 5 1 870 700 477 866



3 175
2 1170 1000 627 649 314 4 160
CKDK-10-84/0.381-6 84 1.73 6 1 875 700 477 982



3 210
2 1170 1000 627 730 314 4 190
CKDK-10-168/0.831-12 12/√3 168 202.1 4.11 12 1 965 800 497 963



3 315
2 1160 1000 627 763 314 4 285
CKDK-10-75/0.318-5 4500 11/√3 75 236.2 1.34 5 1 875 700 477 885



3 190
2 1150 1000 627 692 314 4 180
CKDK-10-90/0.381-6 90 1.61 6 1 875 700 477 978



3 210
2 1175 1000 627 745 314 4 200
CKDK-10-180/0.831-12 12/√3 180 216.5 3.84 12 1 965 800 497 986



3 325
2 1195 1000 627 759 314 4 300
CKDK-10-80/0.318-5 4800 11/√3 80 251.9 1.26 5 1 780 600 477 1062



3 210
2 1075 900 627 558 314 4 200
CKDK-10-96/0.381-6 96 1.51 6 1 880 700 477 996



3 230
2 1180 1000 627 748 314 4 220
CKDK-10-192/0.831-12 12/√3 192 230.9 3.60 12 1 870 700 477 1159



3 355
2 1235 1100 627 750 314 6 315
CKDK-10-83.3/0.318-5 5000 11/√3 83.3 262.4 1.21 5 1 860 700 477 927



3 210
2 1205 1000 627 622 314 6 200
CKDK-10-100/0.381-6 100 1.45 6 1 905 700 477 889



3 230
2 1205 1000 627 670 314 6 215
CKDK-10-200/0.831-12 12/√3 200 240.6 3.46 12 1 995 800 497 897



3 385
2 1395 1100 707 642 314 6 360
CKDK-10-90/0.318-5 5400 11/√3 90 283.4 1.12 5 1 910 700 477 820



3 210
2 1105 900 627 670 314 4 200
CKDK-10-108/0.381-6 108 1.34 6 1 945 800 477 915



3 260
2 1210 1000 627 681 314 6 240
CKDK-10-216/0.831-12 12/√3 216 259.8 3.20 12 1 1000 800 627 899



3 380
2 1140 900 627 741 314 4 355
CKDK-10-100/0.318-5 6000 11/√3 100 314.9 1.01 5 1 860 700 477 864



3 260
2 1060 900 627 670 314 4 230
CKDK-10-120/0.381-6 120 1.21 6 1 960 800 497 797



3 270
2 1160 1000 627 679 314 4 245
CKDK-10-240/0.831-12 12/√3 240 288.7 2.88 12 1 985 800 497 1459



3 420
2 1250 1100 627 694 314 6 360



表5

型号

并联电器参数

外径

ΦD

安装

中径

φdc

H1

线

H2

H3

线

额定容量

额定

电压

kV

kvar

kV

kvar

A

Ω

%



mm

mm

mm

mm

mm

kg

CKDK-10-110/0.318-5

10



6600

11/√3

110

316.4

0.92

5

1

860

700

477

866



3

260

2



1195

1000

627

618

314

4

235

CKDK-10-132/0.381-6

132

1.10

6

1



910

700

477

887



3

280

2



1165

1000

627

681

314

4

260

CKDK-10-264/0.831-12

12/√3

264

317.5

2.62

12

1

1090

900

627

1282





3

405

2

1315

1100

707

665

314

6

375

CKDK-10-116.7/0.318-5

7000



11/√3

116.7

367.4

0.86

5

1

865

700

477

890



3

260

2

1245

1000

627

596

314

6

235

CKDK-10-140/0.381-6

140

1.04

6

1

915

700

477

901



3

285

2



1315

1100

707

618

314

6

265

CKDK-10-280/0.831-12

12/√3

280

336.8

2.47

12

1

1090

900

627

1307



3

425

2

1405

1200

707

763

314

6

410

CKDK-10-125/0.318-5

7500



11/√3

125

393.6

0.81

5



1

920

700

477

822



3

265

2

1270

1100

707

707

314

6

250

CKDK-10-150/0.381-6

150

0.97

6

1

920

700

477

906



3

295

2

1275

1100

627

666

314

6

280

CKDK-10-300/0.831-12

12/√3

300

360.8

2.30

12

1

1055

900

627

1251



3

480

2

1415

1200

727

740

314

6

435

CKDK-10-133.4/0.318-5



8000



11/√3

134

419.9

0.76

5



1



875

700

477

897



3

300

2

1080

900

627

689

314

4

275

CKDK-10-160/0.381-6

160

0.91

6

1

980

800

497

860



3

320

2

1205

1000

627

682

314

6

290

CKDK-10-320/0.831-12

12/√3

320

384.9

2.16

12

1

1060

900

627

1295



3

500

2

1415

1200

727

769

314

6

455

CKDK-10-150/0.318-5

9000

11/√3

150

472.4

0.67

5

1

880

700

477

909



3

300

2

1130

1000

627

678

314

4

275

CKDK-10-180/0.381-6



180

0.81

6



1

930

700

477

935



3

325

2

1230

1100

627

683

314

6

305

CKDK-10-360/0.831-12

12/√3

360

433.0

1.92

12

1

1120

900

627

909



3

505

2

1420

1200

727

789

314

6

465

CKDK-10-167/0.318-5

10000



11/√3



167

524.9

0.60

5

1

900

700

477

894



3

350

2

1200

100

627

633

314

6

310

CKDK-10-200/0.381-6

200

0.73

6

1

1000

800

627

871



3

365

2

1400

1200

727

606

314

6

350

CKDK-10-400/0.831-12

12/√3

400

481.1

1.73

12

1

1095

900

627

1180



3

570

2

1395

1200

727

835

314

6

520



表6

型  号 系统电压 并联电器参数 额定容量 额定电流 额定电抗 电抗率 安装方式



外径

ΦD

安装中径φdc

对地高H1 线圈高H2 相间距H3 支点 线圈重量
额定容量 额定电压
kV kvar kV kvar A Ω %



mm mm mm mm mm kg
CKDK-35-66.7/1.1-5 35 4000 11×2 66.7 60.6 18.14 5 1 895 700 627 1177



3 180
CKDK-35-80/1.32-6 80 21.78 6 1 995 800 627 1172



3 200
CKDK-35-160/2.88-12 12×2 160 55.6 51.84 12 1 1295 1100 727 1457



3 320
CKDK-35-83.4/1.1-5 5000 11×2 83.4 75.8 14.51 5 1 810 600 627 1364



3 220
CKDK-35-100/1.32-6 100 17.42 6 1 1090 900 627 1137



3 240
CKDK-35-200/2.88-12 12×2 200 69.4 41.47 12 1 1305 1100 727 1315



3 350
CKDK-35-100/1.1-5 6000 11×2 100 90.9 12.1 5 1 1100 900 627 1136



3 240
CKDK-35-120/1.32-6 120 14.52 6 1 1010 800 627 1247



3 260
CKDK-35-240/2.88-12 12×2 240 83.3 34.56 12 1 1315 1100 727 1383



3 395
CKDK-35-116.7/1.1-5 7000 11×2 116.7 106.1 10.37 5 1 1100 900 627 1135



3 240
CKDK-35-140/1.32-6 140 12.45 6 1 1100 900 627 1269



3 275
CKDK-35-280/2.88-12 12×2 280 97.2 29.62 12 1 1320 1100 727 1408



3 425
CKDK-35-133.4/1.1-5 8000 11×2 133.4 121.2 9.07 5 1 1080 900 627 966



3 290
CKDK-35-160/1.32-6 160 10.89 6 1 980 800 627 1219



3 320
CKDK-35-320/2.88-12 12×2 320 111.1 25.92 12 1 1375 1200 727 1301



3 475
CKDK-35-150/1.1-5 9000 11×2 150 136.4 8.07 5 1 1080 900 627 969



3 280
CKDK-35-180/1.32-6 180 9.68 6 1 1180 1000 627 969



3 325
CKDK-35-360/2.88-12 12×2 360 125.0 23.04 12 1 1380 1200 727 1332



3 505
CKDK-35-166.7/1.1-5 10000 11×2 166.7 151.5 7.26 5 1 1150 1000 627 887



3 315
CKDK-35-200/1.32-6 200 8.71 6 1 1145 1000 627 951



3 345
CKDK-35-400/2.88-12 12×2 400 138.9 20.74 12 1 1245 1100 627 1322



3 565
CKDK-35-200/1.1-5 12000 11×2 200 181.8 6.05 5 1 1160 900 627 904



3 360
CKDK-35-240/1.32-6 240 7.26 6 1 1155 1000 627 1000



3 365
CKDK-35-480/2.88-12 12×2 480 166.7 17.28 12 1 1310 1100 727 1266



3 640
CKDK-35-250/1.1-5 15000 11×2 250 227.3 4.84 5 1 1170 1000 627 920



3 390
CKDK-35-300/1.1-6 300 5.81 6 1 1170 1000 627 1025



3 445
CKDK-35-600/2.88-12 12×2 600 208.3 13.82 12 1 1465 1300 757 1236



6 685
CKDK-35-300/1.1-5 18000 11×2 300 272.7 4.03 5 1 1145 1000 627 928



3 450
CKDK-35-360/1.32-6 360 4.84 6 1 1245 1100 627 946



3 500
CKDK-35-720/2.88-12 12×2 720 250 11.52 12 1 1340 1100 727 1372



6 845
CKDK-35-333.4/1.1-5 20000 11×2 333.4 303.0 3.63 5 1 1290 1100 727 1310



6 525
CKDK-35-400/1.32-6 400 4.36 6 1 1290 1100 727 1444



6 555
CKDK-35-800/2.88-12 12×2 800 277.8 10.37 12 1 1350 1200 727 1342



6 860
CKDK-35-416.7/1.1-5 25000 11×2 416.7 378.8 2.90 5 1 1300 1100 727 1281



6 540
CKDK-35-500/1.32-6 500 3.48 6 1 1400 1200 727 1323



6 595
CKDK-35-1000/2.88-12 12×2 1000 347.2 8.29 12 1 1675 1500 877 1378



6 1010



表7

型  号 系统电压 并联电器参数 额定容量 额定电流 额定电抗 电抗率 安装方式



外径

ΦD



安装中径φdc

对地高H1 线圈高H2 相间距H3 支点 线圈重量
额定容量 额定电压
kV kvar kV kvar A Ω %



mm mm mm mm mm kg
CKDK-35-500/1.1-5 35 30000 11×2 500 454.5 2.42 5 1 1370 1200 727 1163



6 610
CKDK-35-600/1.32-6 600 2.90 6 1 1370 1200 727 1295



6 680
CKDK-35-1200/2.88-12 12×2 1200 416.7 6.91 12 1 1690 1500 877 1407



6 1130
CKDK-35-666.7/1.1-5 40000 11×2 666.7 606.1 1.81 5 1 1415 1200 727 1039



6 730
CKDK-35-800/1.32-6 800 2.18 6 1 1515 1300 777 1062



6 810
CKDK-35-1600/2.88-12 12×2 1600 555.6 5.18 12 1 1710 1500 877 1462



8 1330
CKDK-35-833.4/1.1-5 50000 11×2 833.4 757.6 1.45 5 1 1400 1200 727 1214



6 920
CKDK-35-1000/1.32-6 1000 1.74 6 1 1500 1300 777 1258



6 1030
CKDK-35-2000/2.88-12 12×2 2000 694.4 4.15 12 1 1805 1400 927 1455



8 1540
CKDK-35-1000/1.1-5 60000 11×2 1000 909.1 1.21 5 1 1630 1400 827 1029



6 1065
CKDK-35-1200/1.32-6 1200 1.45 6 1 1630 1400 827 1112



6 1120
CKDK-35-2400/2.88-12 12×2 2400 833.3 3.46 12 1 1880 1600 977 1398



8 1790

本公司产品质量保证,使用可靠,CKDK型干式空心串联电抗器与电容器装置配套性好,价格优惠,服务周到。我们热忱欢迎省内外用户来电来函来公司联系。



八. 吊装运输及开箱验收

1.  本产品具有适应长途运输的包装,在运输、装卸及需要吊装的场合应避免摔跌、严重碰撞、颠簸等,以免产品遭损坏。
2.  产品应使用供起吊用的吊环(用户自备),起吊时先将吊环装在上星形架上将锁紧螺母拧紧后即可进行起吊,该吊装工具仅供起吊用,产品投入运行前必须拆除,以免引起局部过热。
3.  开箱前应认真检查包装箱有无因摔跌、严重碰撞或剧烈振动、颠簸造成的损坏。
4.  开箱后应首先查对电抗器的铭牌数据是否齐全。
5.  按装箱清单检查各零部件是否齐全。
6.  按装箱清单检查产品所附带的技术文件是否齐全。
7.  检查电抗器及各组件、附件外观有无严重缺陷或严重碰撞造成的破损。
8.  电抗器外表涂有户外防紫外线漆,应仔细检查四周的漆层,有无擦伤引起的剥落现象。
9.  购买方在有条件时可以进行下列验收试验项目:
a.  绕组电阻测量;
b.  工频耐压试验,试验电压值按出厂试验值的75%或在更低电压下进行试验。

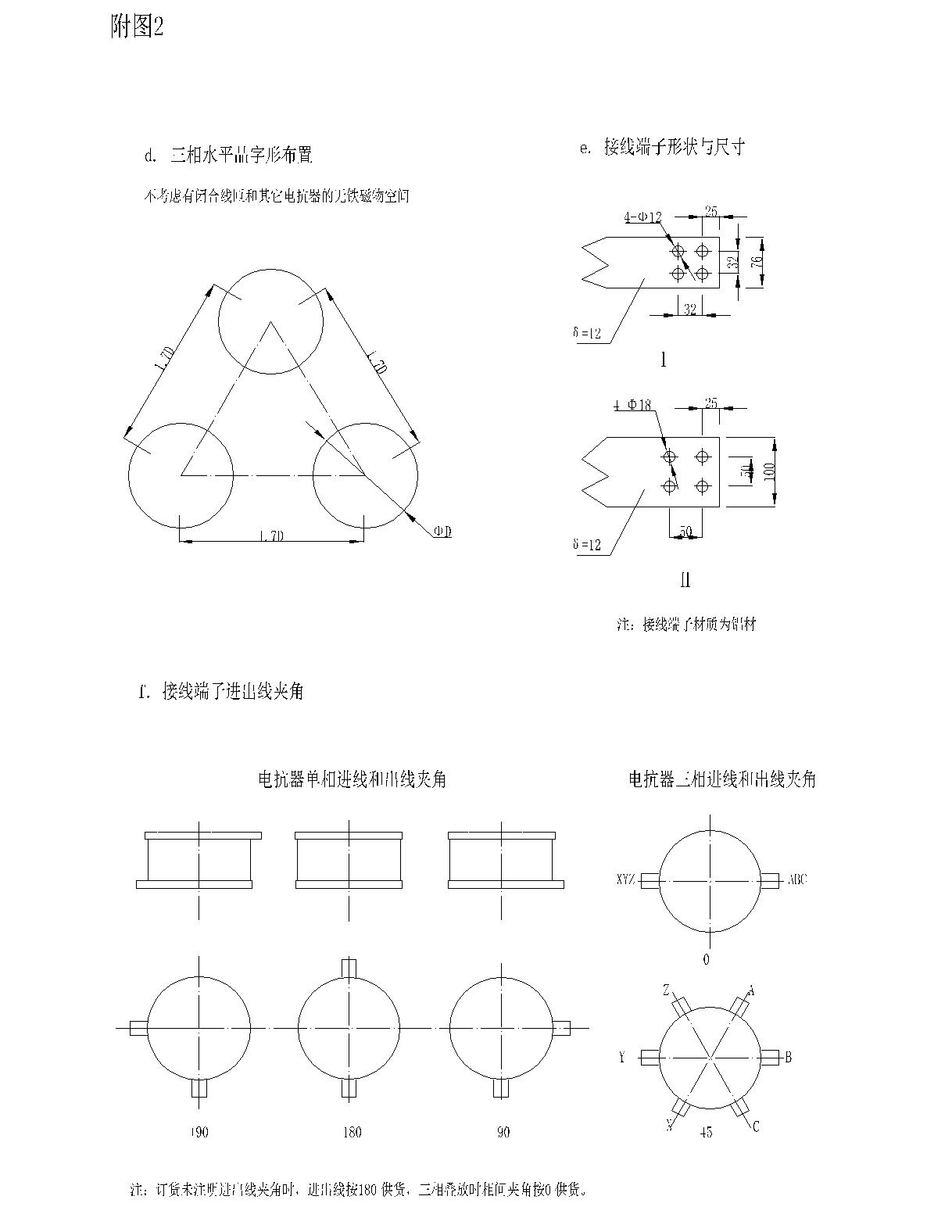

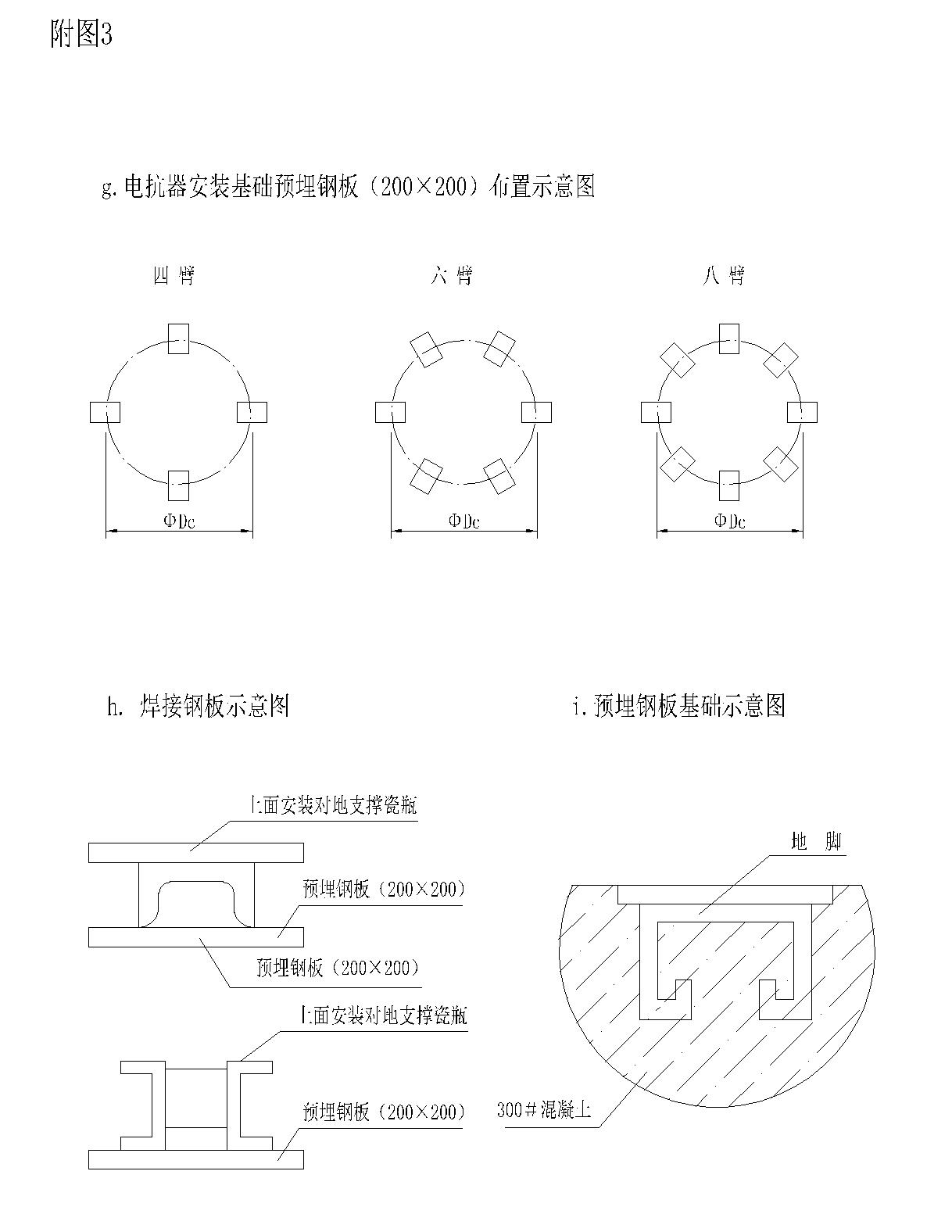

九. 安装(基本安装形式及安装尺寸见附图1、2、3)

1.  安装场所的要求
a.  电抗器对其四周金属零件的安全距离应同时考虑电气安全距离与交变磁场安全距离两个方面,两者之间取最大值,电气安全距离的确定按照有关规程规定。
b.  距电抗器中心1.1倍电抗器直径及上下星形架端面各0.5D的距离内不应有粗大的金属构件存在,对于大金属部件和形成闭环的金属部件该距离应加大。 电抗器底架下的地基内不应有构成闭合环路的钢筋和其它金属构件。
c.  几台产品需要安装在一起时,各产品的净距离须考虑电气安全距离和交变磁场安全距离两个方面,并取两者之间较大者。为避免两台产品的交变磁场发生较大影响(互感影响)并导致严重改变电抗器的参数,因此两台电抗器中心之间至少应保持1.7倍净距离。
d.  电抗器若安装在户外或宽敞的厂房时,则不需要专门的通风设备,对于安装在密闭小室中的电抗器,为保证其散热条件,应对小室加装抽风装置。
2.  安装注意事项
a.  干式空心电抗器的安装方式有叠装式和分装式两种,必须严格按照规定的安装方式进行安装,即分装式产品不可以安装成叠装式或把叠装式产品自行拆散安装成分装式,以免改变电抗器参数而导致不能满足使用要求或烧坏电抗器。对于叠装式电抗器,其自下而上的安装次序应严格按照安装步骤要求,不可任意颠倒。
b.  电抗器在受到短路电流冲击时,可能会产生振动或轻微摆动,这是正常现象,因此电抗器出线端子与外部联接须避免完全钢性联接,在可能的条件下最好采用电缆,如果必须采用硬母线时,也应使母线形成缓冲的过渡弯头。
c.  电抗器与支撑瓷瓶的联接螺栓为非磁性材料,不锈钢螺栓、螺母、垫圈在产品出厂时已配套提供。
3.  三相叠装布置的电抗器安装步骤
a.  用紧固螺栓将槽钢底座安装在对地支柱瓷瓶的下方;
b.  用不锈钢螺丝将C相电抗器线圈安装在已装槽钢底座的对地支柱瓷瓶上,中间加垫橡胶垫并紧固(如线圈与瓷瓶间间隙太大可用加垫橡胶垫来调整);
c.  根椐安装位置及进出线方向将已装好对地支柱瓷瓶的C相线圈安放在电抗器基础的预埋钢板上并焊牢;
d.  依次向上安装橡胶垫、相间支柱瓷瓶、橡胶垫、B相线圈,并紧固(如线圈与瓷瓶间间隙太大可用加垫橡胶垫来调整);
e.  依次向上安装橡胶垫、相间支柱瓷瓶、橡胶垫、A相线圈,并紧固(如线圈与瓷瓶间间隙太大可用加垫橡胶垫来调整);
f.  电抗器线圈安装完毕 后应检查各紧固件是否联接可靠进出线端子位置是否正确。
4.  三相水平布置的电抗器安装步骤
a.  用紧固螺栓将槽钢底座安装在对地支柱瓷瓶的下方;
b.  用不锈钢螺丝将A、B、C相电抗器线圈各安装在已装槽钢底座的对地支柱瓷瓶上,中间加垫橡胶垫并紧固(如线圈与瓷瓶间间隙太大可用加垫橡胶垫来调整);
c.  根椐安装位置及进出线方向将已装好对地支柱瓷瓶的A、B、C相线圈分别安放在各自的电抗器基础的预埋钢板上并焊牢;
f.  电抗器线圈安装完毕 后应检查各紧固件是否联接可靠进出线端子位置是否正确。
5. 二相叠装一相水平布置的电抗器安装步骤
a.  用紧固螺栓将槽钢底座安装在对地支柱瓷瓶的下方;
b.  用不锈钢螺丝将A、C相电抗器线圈各安装在已装槽钢底座的对地支柱瓷瓶上,中间加垫橡胶垫并紧固(如线圈与瓷瓶间间隙太大可用加垫橡胶垫来调整);
c.  根椐安装位置及进出线方向将已装好对地支柱瓷瓶的A、C相线圈分别安放在各自的电抗器基础的预埋钢板上并焊牢;
e.  在C相电抗器线圈上依次向上安装橡胶垫、相间支柱瓷瓶、橡胶垫、B相线圈,并紧固(如线圈与瓷瓶间间隙太大可用加垫橡胶垫来调整);
f.  电抗器线圈安装完毕 后应检查各紧固件是否联接可靠进出线端子位置是否正确。

十. 运行与维护

1.  电抗器投入运行前应对各散热气道进行检查,保证各散热气道畅通无阻,若发现有异物堵塞气道,应及时加以清除,对只在特定情况下才投入运行的电抗器,由于平时处于不运行状态,因此须经常注意异物阻塞气道,并及时清除。
2.  电抗器运行中应经常巡视,作好记录。如发现电抗器有流挂物产生,应立即退出运行,防止事故发生,并通知本公司销售部门。
3.  电抗器投入运行时的环境温度,不应低于允许的下限温度,运行中环境温度超过允许的上限温度时,应停止运行。



扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加
上一个
下一个
底部

绍兴市上虞电力电容器有限公司是专门生产用于无功补偿,提高电网功率因数的电力电容器的专业制造企业。

联系信息

地址:

绍兴市上虞区东关街道城南工业功能区

电话:

0575-82051378/82568733

绍兴市上虞电力电容器有限公司  All Rights Reserved  浙ICP备05060358号  网站建设:中企动力 绍兴
